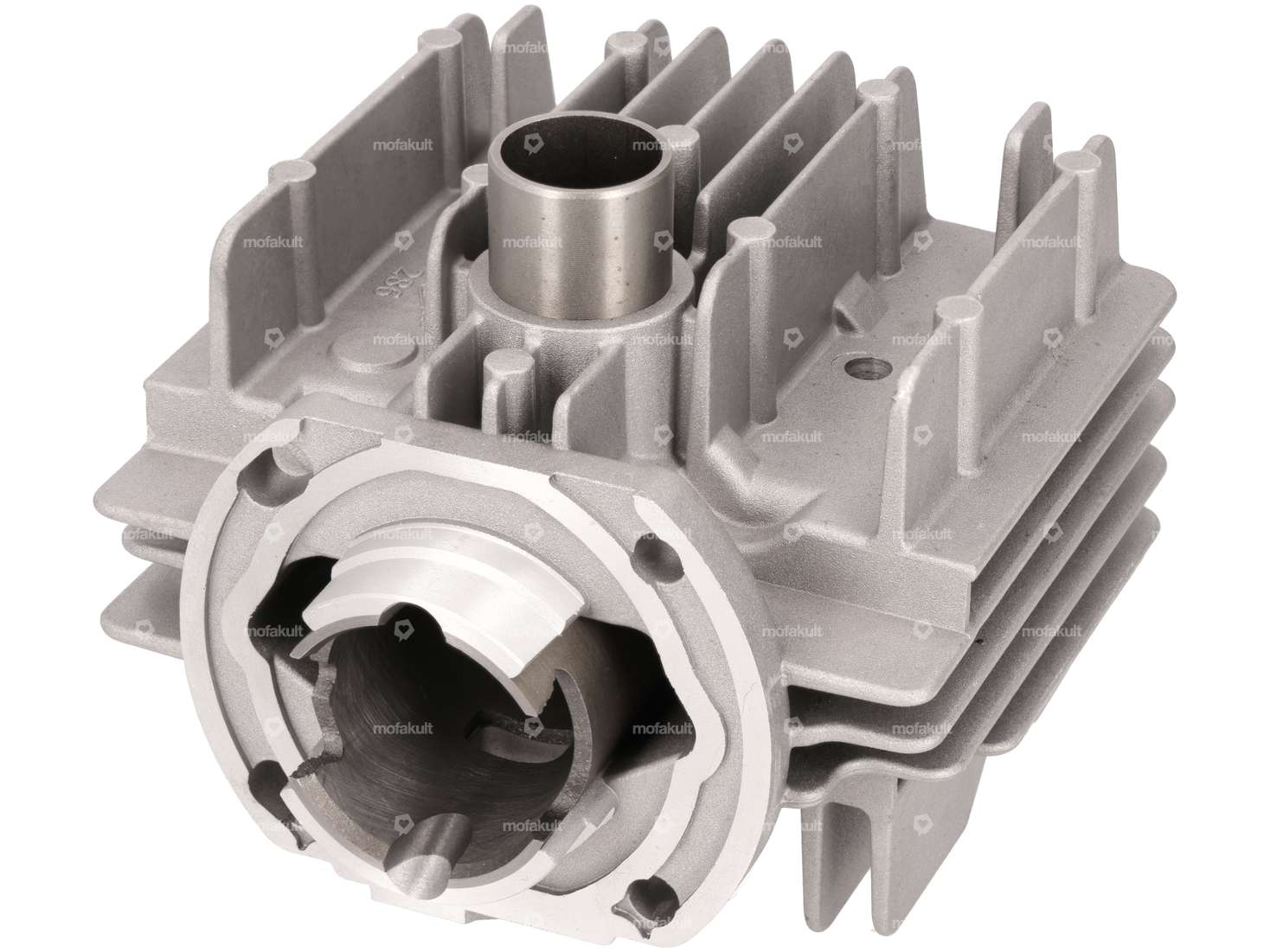

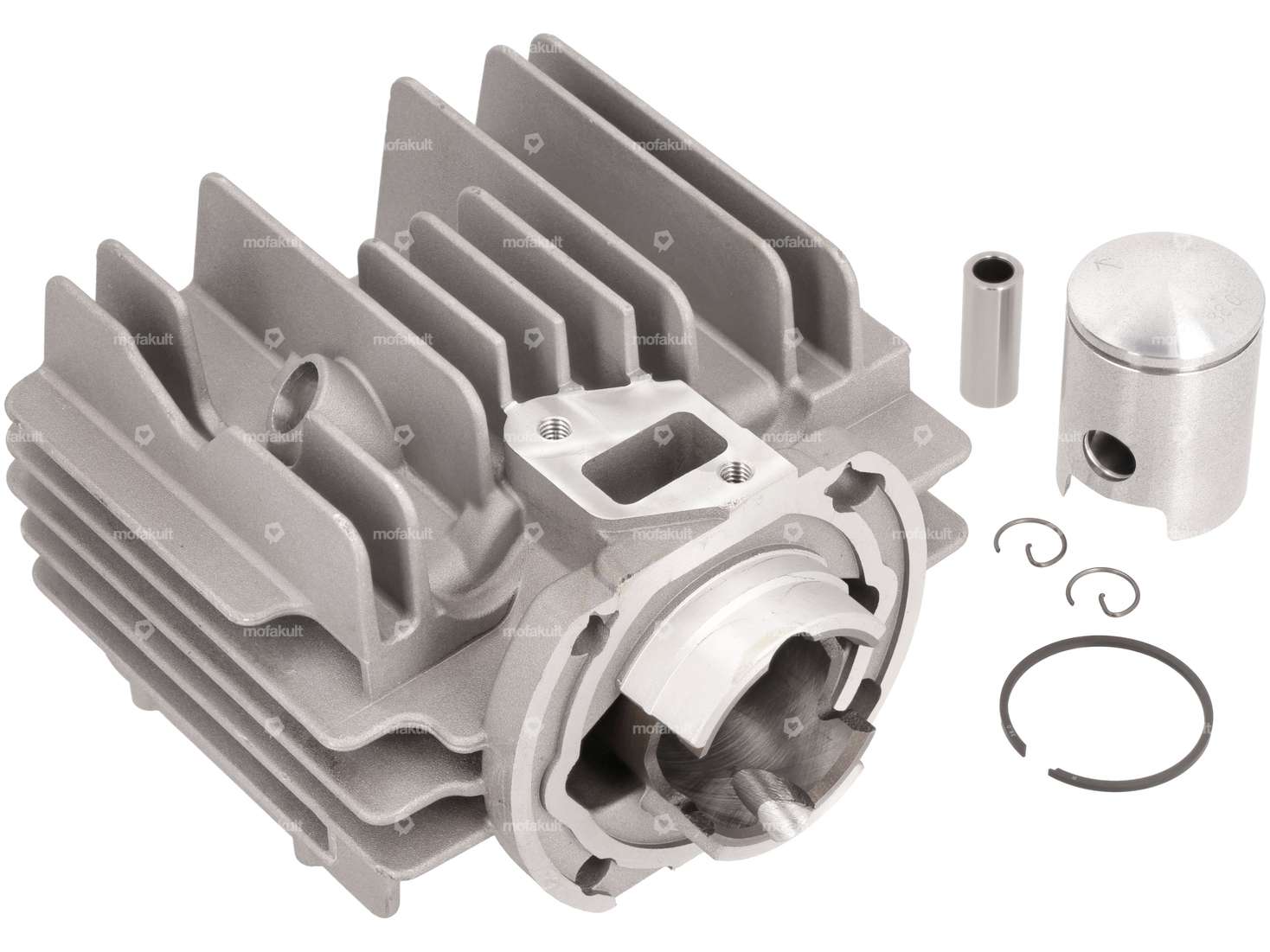

38 mm Aluminium-Zylinder mit Stahlbuchse, passend für Sachs 504, 505 & 508 Motoren, die unter anderem in Hercules Prima M, 2, 3, 4, 5, Optima sowie Pony City Mofas / Mopeds verbaut wurden.
Dank des vergrösserten Einlasses und erweiterten Auslasses bietet dieser 45 km/h Moped-Zylinder eine deutliche Leistungssteigerung gegenüber den 25- und 30-km/h-Mofa-Zylindern. Je nach Vergaser und Auspuff sind bis zu 3 PS möglich, wobei gleichzeitig eine hohe Langlebigkeit gewährleistet ist.

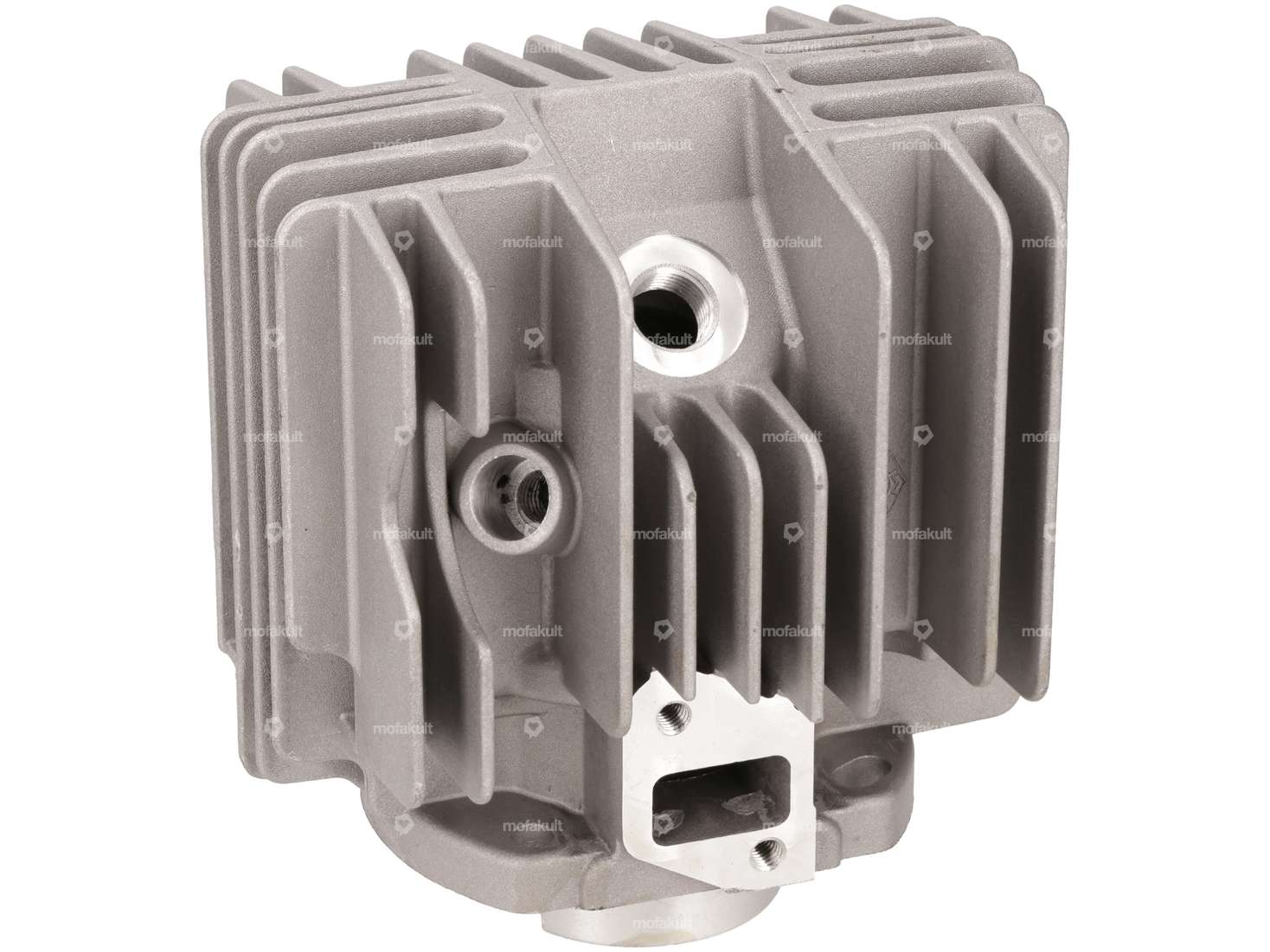

Der Ansaugstutzen ist nicht im Lieferumfang enthalten, jedoch ist der Auslass direkt eingegossen.
Hinweise:
Bei den Schweizer 504 Motoren (42 mm Hub), müssen am Zylinder folgende Änderungen vorgenommen werden:

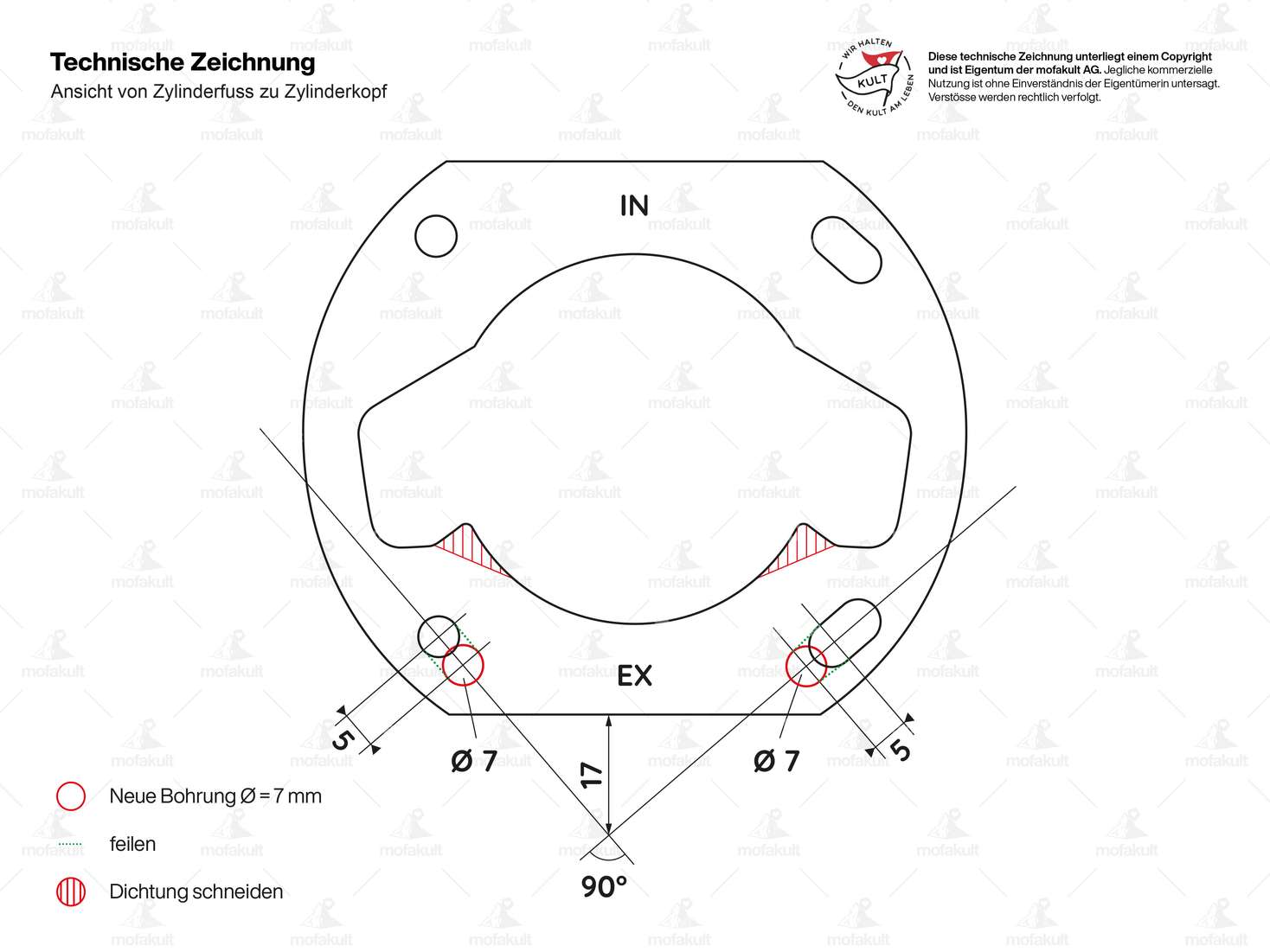

- Anpassung Zylinderfuss und Dichtung gemäss Abbildung 5.
- Der Zylinderfuss muss abgedreht werden, damit durch den kürzeren Hub die Verdichtung wieder angepasst wird, wir empfehlen eine Quetschkante von 0.8 - 1.0 mm einzustellen.
- Beim Modell mit aussenliegendem Kupplungshebel muss der Ansaugbereich verlängert werden, da sonst der Vergaser am Kupplungshebel anstehen kann.
Die Verarbeitung des Zylinder-Kits ist solide, dennoch empfehlen wir, die Kanten nachzuarbeiten und alle Teile vor dem Einbau gründlich zu reinigen.
Die 30 km/h Mofa-Version sowie Rennzylinder und Ansaugstutzen findest du in unseren Zubehörartikeln.
| Material | Aluminium |
| Hubraum | 50 ccm |
| Nenndurchmesser | 38 mm |
| Ø Zylinderhals | 52 mm, 44.4 mm |
| Ø Auslass aussen | 25.9 mm |
| Ø Auslass innen | 22.4 mm |
| Einlassfenster | 23.2 x 12.8 |
| Anzahl Befestigungspunkte | 4 Stk. |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochabstand Einlass | 31.5 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Auslassart | gerade |
| Lochbild [mm] | 55 x 55 |
| Dekompressor | M10x1.5 |
| Sachs | 504 (ohne Tretwelle) 505 (mit Tretwelle) - 1A (AT), 2A (HG) |
| Hercules | Prima - 2, 3, 4, 5, Optima |
