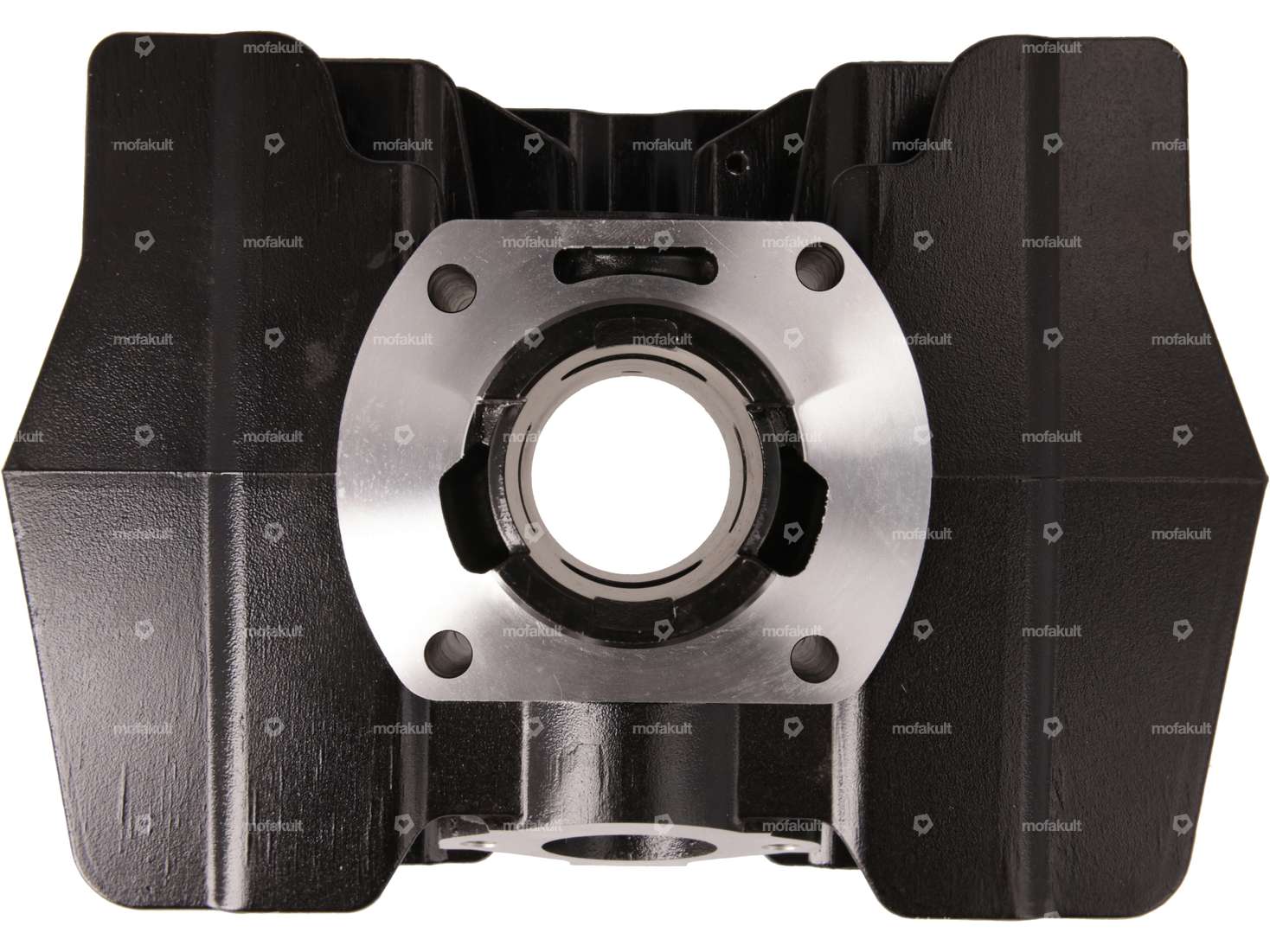

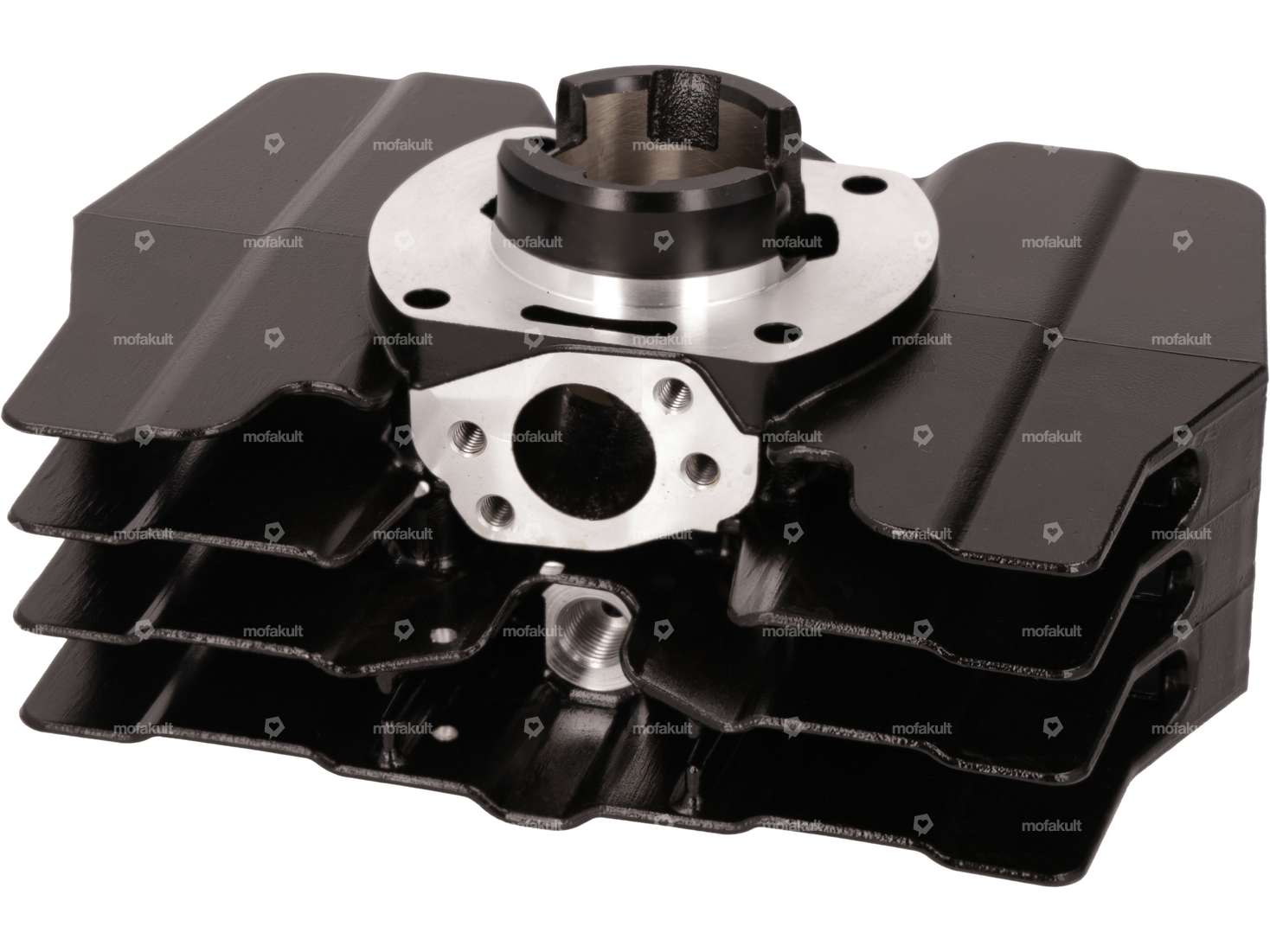

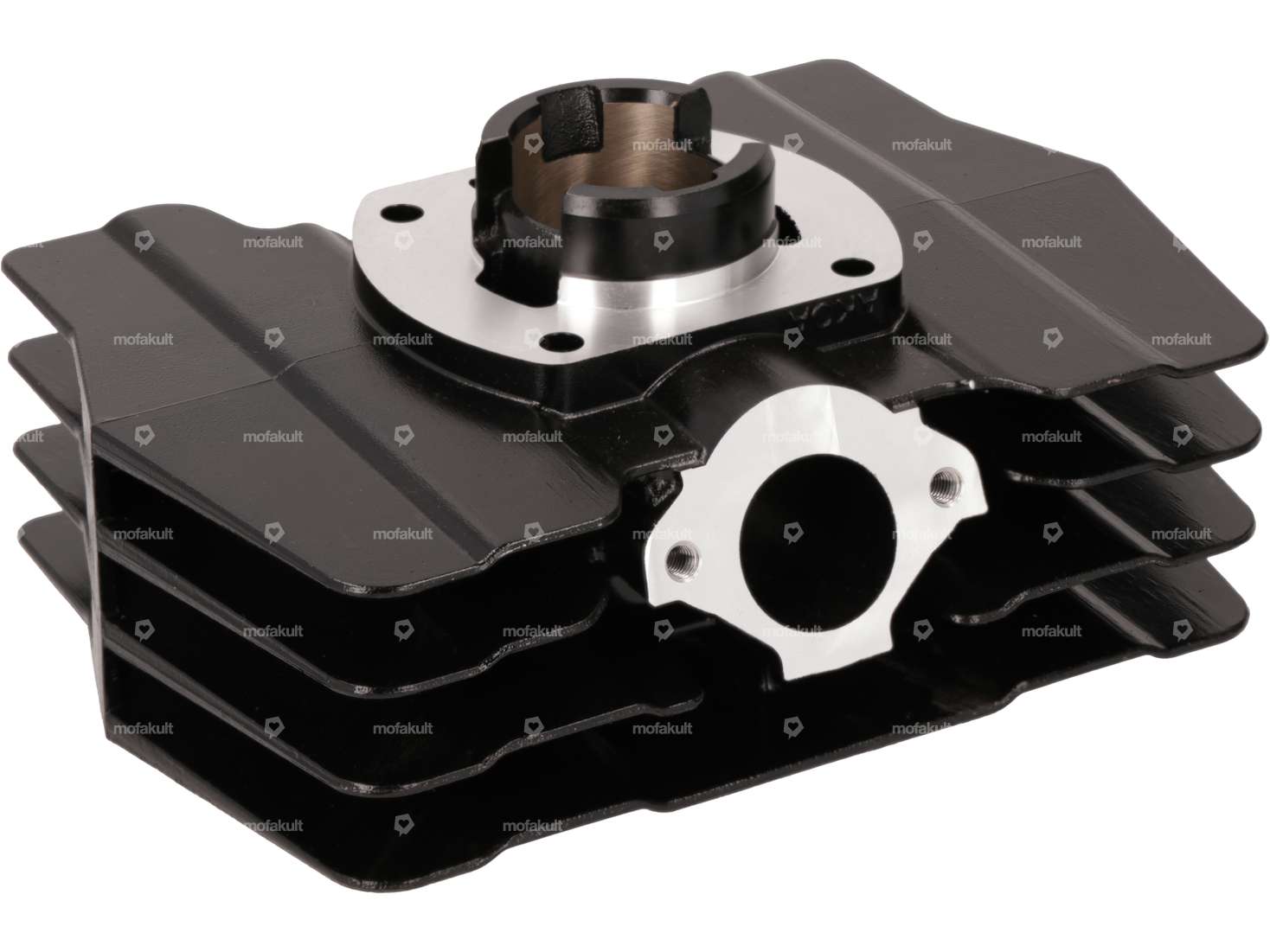

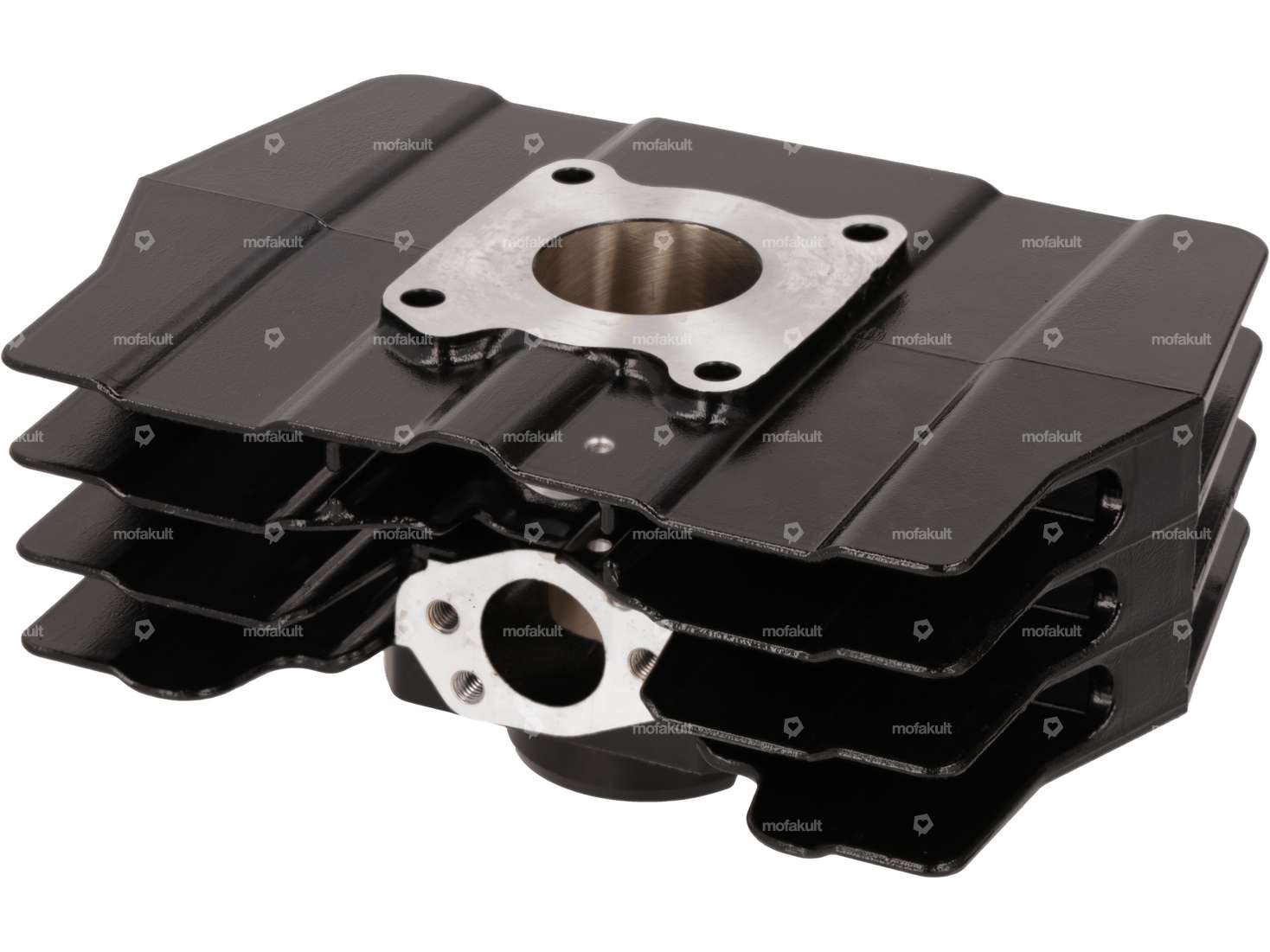

38 mm Tuningzylinder mit 50 ccm Hubraum und schrägem Auslass für dein Pony Mofa / Moped mit Sachs 503 AB, AC oder ADV Motor.
Der Breitwand-Rennsatz wurde gegenüber dem Originalzylinder stark überarbeitet. Die Überstromkanäle, der Einlass wie auch Auslass sind vergrössert. Von aussen ist optisch kaum ein Unterschied erkennbar. Leistungsmässig ist der Rennzylinder für die oberen Drehzahlen ausgelegt. Aufgrund der langen Auslasssteuerzeit wird ein grosser Staudruck benötigt, um die Leistung auszuschöpfen.

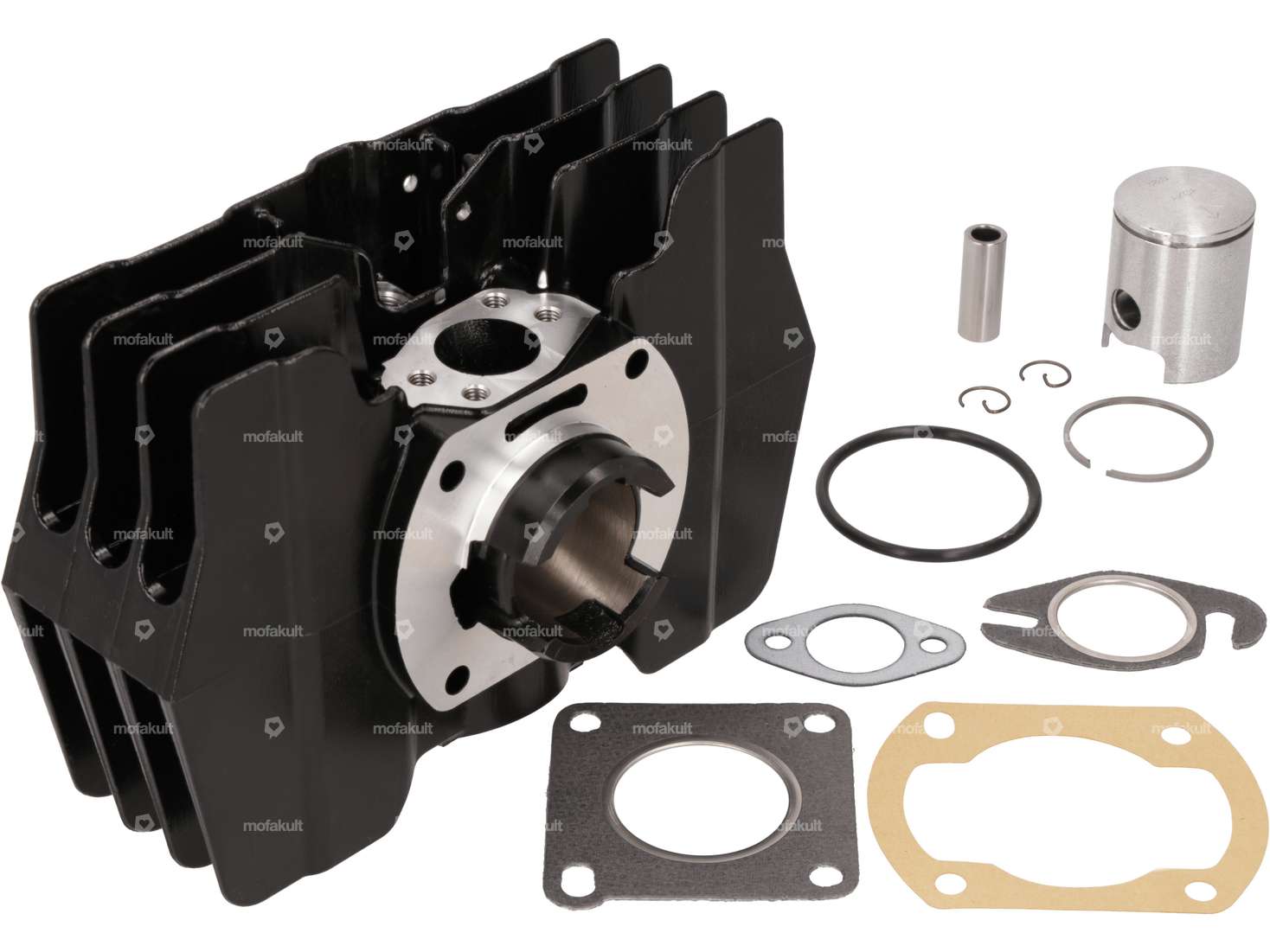

Im Lieferumfang enthalten sind neben dem Kolben, Kolbenring, Clips und Bolzen auch die benötigten Dichtungen für den Fuss, den Einlass und den Auslass. Zusätzlich liegen ein O-Ring und eine verstärkte Grafitdichtung für den Zylinderdeckel bei, die je nach Bedarf verwendet werden können. Es ist weiterhin möglich, den originalen Zylinderkopf zu verwenden.
Material Zylinder: Aluminiumguss
Material Kolben: Aluminiumguss
Bohrung: 38 mm
Hubraum: 49.90 cm³
Ø Zylinderhals: 52 / 50.5 mm
Auslass innen: 19.5 x 11 mm
Ø Auslass innen: 29 mm
Gewinde Auslass: M6 x 1
Lochabstand Auslass: 50.5 mm
Lochabstand Einlass: 36 mm
Gewinde Einlass: M6 x 1
Ø Einlass innen: 23.5 mm
Lochbild: 56 x 56 mm
Ø Stehbolzenbohrung: 6.9 mm
Kolbenbolzen: 12 mm
Bohrung Dekompressor: ja, MF12x1.25 mm
Hinweis: Der Einlass des Zylinders verfügt über ein doppeltes Lochbild, sodass sowohl Stutzen für den AB / AC als auch für den ADV Motor montiert werden können.
Der schräge Auslass ist für AB / AC Auspuffe ausgelegt. Beim ADV Motor muss deshalb ebenfalls ein Flammenrohr vom Motor AB / AC montiert werden. Bitte beim Zusammenbau die Einbaurichtung beachten. Der Kolben wird mit dem Pfeil Richtung Auslass auf der Auspuffseite eingesetzt.
Passende Anbauteile zum Zylindersatz findest du bei den Zubehörartikeln.
Alternative zur originalen Pony-Ersatzteilnummer: A2868
Markenprodukt des Herstellers AKOA.
| Nenndurchmesser | 38 mm |
| Hersteller | AKOA |
| Material | Aluminium |
| Oberfläche | lackiert, Nickel-Siliziumkarbid (umgangssprachlich bekannt als Nikasil) |
| Hubraum | 50 ccm |
| Anwendungsbereich | Performance |
| Kurbelwellenhub | 44 mm |
| Lochabstand Einlass | 36 mm |
| Ø Zylinderhals | 52 mm, 50.5 mm |
| Ø Auslass innen | 29 mm |
| Ø Einlass innen | 23.5 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochbild [mm] | 56 x 56 |
| Ø Kolbenbolzen (B) | 12 mm |
| Auslassart | schräg |
| Lochabstand Auslass | 50.5 mm |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Dekompressor | MF12x1.25 |
| Alternative Ausf. der Pony OEM-Nr. | A2868 |
| Sachs | 503 - AB , AC , ADV |
