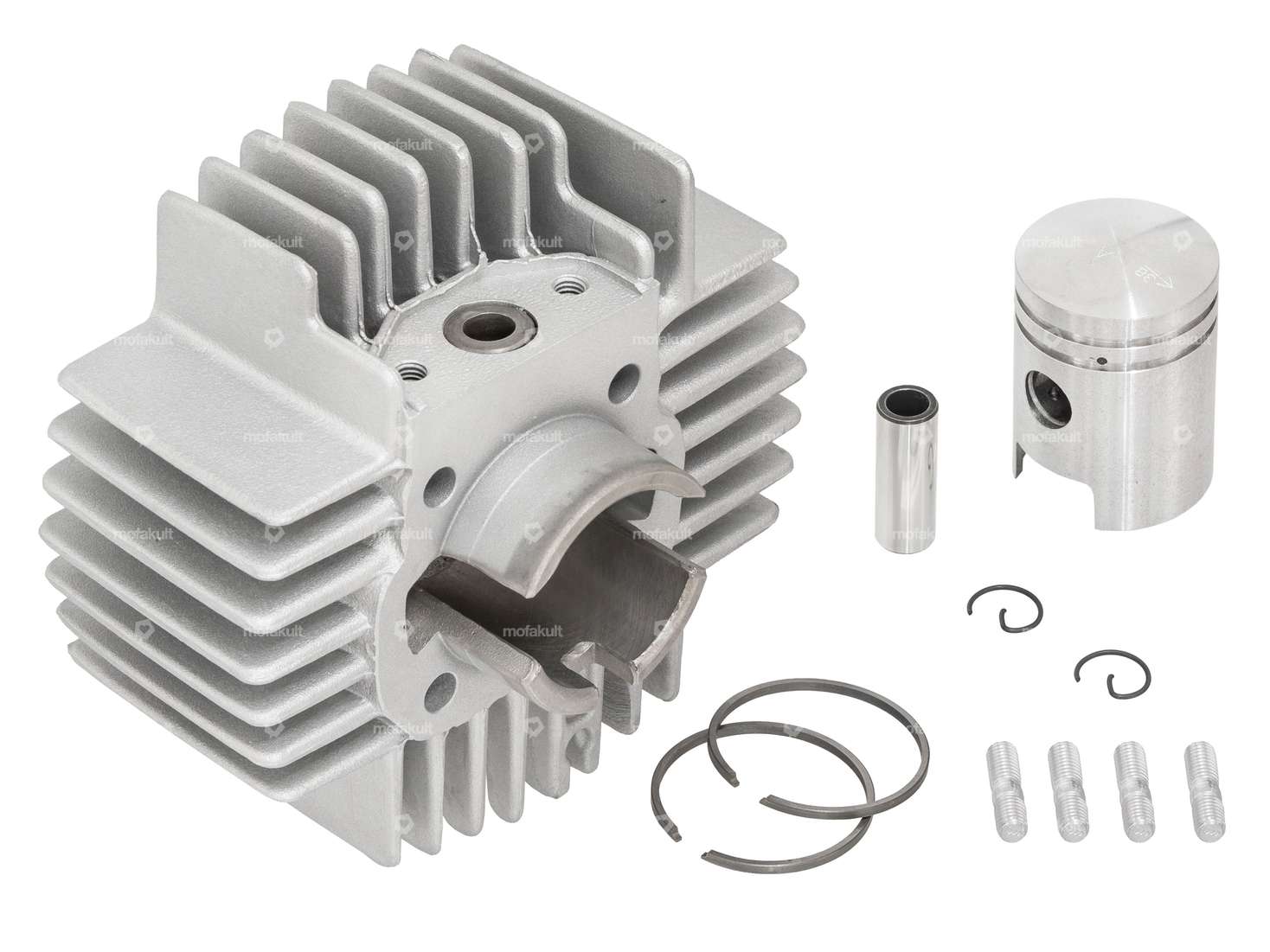

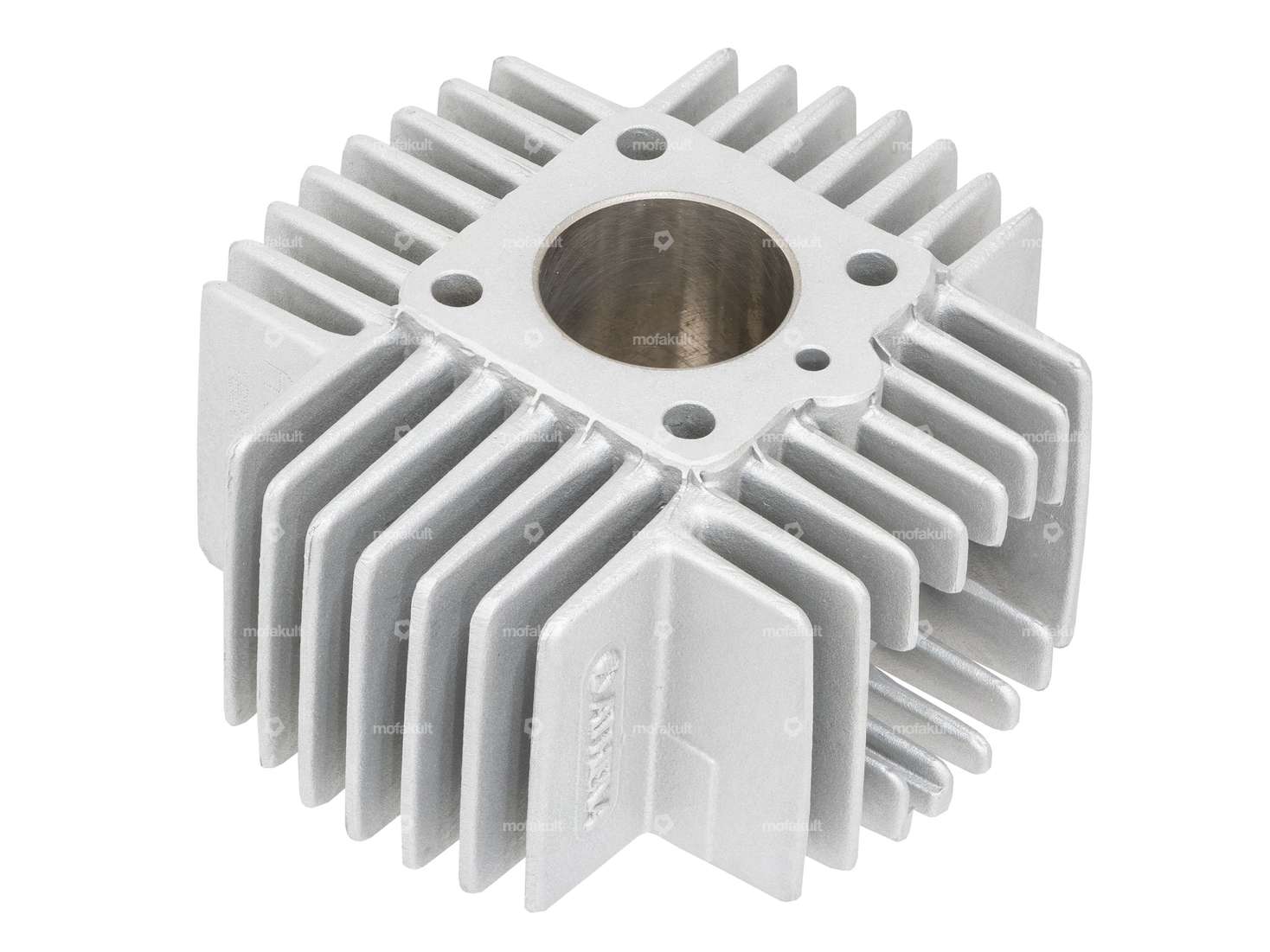

Athena 38 mm Zylinderkit mit Plombe | Puch

GPO 38 mm Zylinderkopf original | Puch Maxi S, N / X30 NS, NL, N-2AH

(19)

Hersteller: GPO · Breite: 125 mm · Höhe: 55 mm · Gesamtlänge: 135 mm · Anwendungsbereich: Standard · Material: Aluminium · Oberfläche: sandgestrahlt · Ø Zylinder: 38 mm · Kerzengewinde: kurz · Anzahl Befestigungspunkte: 4 Stk. · Lochbild [mm]: 44 x 44 · Dekompressor: Nein

swiing® revival Stehbolzen M6x106 (10.9 Festigkeit)

(5)

Hersteller: swiing® revival parts · Material: Stahl · Oberfläche: verzinkt (blau) · Gewindeart: M6x1 (Standardgewinde) · Nenndurchmesser (Gewinde): 6 mm · Gesamtlänge: 106 mm · Gewindelänge: 12 mm · Gewindelänge: 20 mm · Puch OEM-Nr.: 360.1.10.034.1

Motorex 2-Takt-Öl teilsynthetisch 1 L (zum Zylinder einfahren)

(6)

Hersteller: Motorex · Öltyp: teilsynthetisch · Inhalt: 1000 ml · Farbe: grün

GPO Dichtsatz Zylinder original | Puch Maxi S, N / X30 NS, NL, N-2AH

Hersteller: GPO · Anzahl Bestandteile: 4 Stk. · Material: Aluminium · Material: Dichtkarton · Material: Dichtpapier · Anwendungsbereich: Standard · Ø Zylinder: 38 mm · Dicke: 0.3 mm · Dicke: 0.4 mm · Dicke: 1.8 mm · Ø Auslass innen: 22 mm · Lochabstand Einlass: 32 - 38 mm · Lochabstand Auslass: 42 mm · Lochbild [mm]: 44 x 44 mm · Dekompressor: Ja

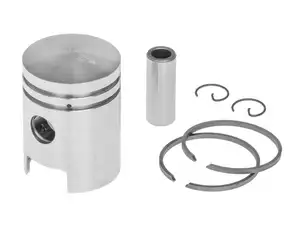

Athena Kolben 38 mm Originalzylinder #A | Puch

Hersteller: Athena · Ø aussen Kolben (A): 37.96 mm · Kompressionshöhe (C): 22.6 mm · Wölbung (D): 3.56 mm · Gesamthöhe Kolben (E): 52.66 mm · Anzahl Kolbenringe (F): 2 Stk. · Nenndurchmesser: 38 mm · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Flankensicherung (FS) · Höhe Kolbenring: 2 mm · Ø Kolbenbolzen (B): 12 mm · Toleranzgruppe: A · Gewicht Kolben-Kit: 78 g

Athena Kolbenring 38x1.5 mm hartverchromt | Puch

Hersteller: Athena · Oberfläche: hartverchromt · Nenndurchmesser: 38 mm · Kolbenringstoss: Innensicherung (IS) · Höhe: 1.5 mm

swiing® ingenious Nadellager 12/15/14.2 original Silberkäfig

(7)

Hersteller: swiing® ingenious parts · Lagerkäfig: Silberkäfig · Breite: 14.2 mm · Lagerart: Nadellagerkranz · Ø innen: 12 mm · Ø aussen: 15 mm · Dimension Nadellager: 12/15 x 14.2 · Alternative Ausf. der Pony OEM-Nr.: A4222 · Tomos OEM-Nr.: 035548 · Alternative Ausf. der Sachs OEM-Nr.: 0232 157 001

GPO 38 mm Zylinderkopf original | Puch Maxi S, N / X30 NS, NL, N-2AH

(19)

Hersteller: GPO · Breite: 125 mm · Höhe: 55 mm · Gesamtlänge: 135 mm · Anwendungsbereich: Standard · Material: Aluminium · Oberfläche: sandgestrahlt · Ø Zylinder: 38 mm · Kerzengewinde: kurz · Anzahl Befestigungspunkte: 4 Stk. · Lochbild [mm]: 44 x 44 · Dekompressor: Nein

swiing® revival Tretlagerbüchse Nylon | Puch Maxi, X30 Sport, Velux, NG-2AH

(14)

Ø aussen: 20.2 mm · Hersteller: swiing® revival parts · Gesamtlänge: 19 mm · Material: Nylon · Farbe: schwarz · Ø innen: 16.2 mm · Lagerart: Gleitlager · Ø Bund: 24.1 mm · Puch OEM-Nr.: 349.1.42.005.1

Sicherungsring A16 x 1

(9)

Sicherungsart: Aussen (Welle) · Material: Federstahl · Nenndurchmesser: 16 mm · Verwendungsort: Universal

swiing® revival Kurbelwelle «original» mit aufgezogenen Lagern | Puch E50

(6)

Hersteller: swiing® revival parts · Gewicht: 873 g · Anwendungsbereich: Standard · Material: Stahl · Wangenart: standard · Kurbelwellenhub: 43 mm · Ø Kolbenbolzen (B): 12 mm · Gewindeart: MF10x1 (Feingewinde) · Pleuellänge Mitte-Mitte: 90 mm · Gewindelänge: 11 mm · Gewindelänge: 15 mm · Gesamtlänge Kurbelzapfen kupplungsseitig: 74 mm · Gesamtlänge Kurbelzapfen zündseitig: 66 mm · Ø Kurbelwangen: 69.9 mm · Ø Pleuelauge: 15 mm · Ø Lagersitz (kupplungsseitig): 17 mm · Ø Lagersitz (zündungsseitig): 17 mm · Dimension Nadellager: 12 / 15 x 14.2 mm (axe 12) · Breite Kurbelwangen: 34 mm · Länge 1. Absatz: 9 mm · Länge 2. Absatz: 14.5 mm · Länge 3. Absatz: 25 mm · Ø 1. Absatz (kupplungsseitig): 22 mm · Ø 2. Absatz (kupplungsseitig): 17 mm · Ø 3. Absatz (kupplungsseitig): 15 mm · Länge Absatz (zündungsseitig): 26.3 mm · Anzahl Gänge: 1 Stk. · Puch OEM-Nr.: 349.1.10.115.0 · Puch OEM-Nr.: 900.6203 · Puch OEM-Nr.: 900.6233 · Puch OEM-Nr.: 901.3801 · Puch OEM-Nr.: 902.3835

15 mm Sicherungsring Kupplungkorb E50 Motor

(10)

Sicherungsart: Aussen (Welle) · Ø aussen: 17 mm · Hersteller: Puch · Dicke: 0.95 mm · Material: Federstahl · Ø innen: 13.8 mm · Nenndurchmesser: 15 mm · Verwendungsort: Kupplung

GPO Dichtsatz Zylinder original | Puch Maxi S, N / X30 NS, NL, N-2AH

Hersteller: GPO · Anzahl Bestandteile: 4 Stk. · Material: Aluminium · Material: Dichtkarton · Material: Dichtpapier · Anwendungsbereich: Standard · Ø Zylinder: 38 mm · Dicke: 0.3 mm · Dicke: 0.4 mm · Dicke: 1.8 mm · Ø Auslass innen: 22 mm · Lochabstand Einlass: 32 - 38 mm · Lochabstand Auslass: 42 mm · Lochbild [mm]: 44 x 44 mm · Dekompressor: Ja

swiing® revival 12 mm Vergaser «original» | Puch

(6)

Hersteller: swiing® revival parts · Breite: 50 mm · Höhe: 108 mm · Gesamtlänge: 65 mm · Anwendungsbereich: Standard · Bauteilgruppe Vergaser: Vergaser komplett · Material: Aluminium · Farbe: grau · Nenndurchmesser: 12 mm · Vergasertyp: SRE · Düsengewinde: M3.5x0.6 (Standardgewinde) · Ø Eingang innen: 12 mm · Ø Anschluss innen: 20 mm · Befestigungsart: Steckverbindung geklemmt · Ø Ausgang innen: 12 mm · Ø Anschluss Luftfilter: 20 mm · Ø Benzinschlauchanschluss: 6 mm · Mischölanschluss: Nein · Unterdruckanschluss: Nein · Chokebetätigung: Handchoke · Düsenstock: 2.15 · Getarnt: Nein · Düsengrösse: 52 · Drehmoment Klemmschraube (max.): 4 Nm · Puch OEM-Nr.: 349.6.15.400.0 · Puch OEM-Nr.: 349.7.15.700.0

swiing® revival 12 mm Ansaugstutzen | Puch E50

Hersteller: swiing® revival parts · Material: Aluminium · Getarnt: Nein · Anwendungsbereich: Original · Gesamtlänge: 45.5 mm · Ø innen: 12 mm · Befestigungsart: Schrauben · Anzahl Befestigungspunkte: 2 Stk. · Ø Anschluss aussen: 20 mm · Lochabstand Einlass: 38 mm · Höhe Flansch-Mitte Bohrung: 43 mm · Gesamthöhe: 53 mm

swiing® revival 12 mm Vergaser-Set «original» | Puch E50

Hersteller: swiing® revival parts · Getarnt: Nein · Bauteilgruppe Vergaser: Vergaser komplett · Vergasertyp: SRE · Nenndurchmesser: 12 mm · Ø Anschluss innen: 20 mm · Ø Eingang innen: 12 mm · Ø Ausgang innen: 12 mm · Ø Anschluss Luftfilter: 20 mm · Ø Benzinschlauchanschluss: 6 mm · Chokebetätigung: Handchoke · Düsengewinde: M3.5x0.6 (Standardgewinde) · Düsengrösse: 52 · Befestigungsart: Flansch · Befestigungsart: Steckverbindung geklemmt · Lochabstand Einlass: 38 mm · Drehmoment Klemmschraube (max.): 4 Nm · Anwendungsbereich: Standard
