48 mm Ersatzkolben mit einem 2 mm L-Kolbenring mit Innensicherung (IS) für Mofas / Mopeds mit den originalen Sachs 503 AB / AC / ADV Breitwandzylinder.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranztyp: A
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Qualitätsprodukt des italienischen Herstellers Athena.
| Nenndurchmesser | 48 mm |
| Hersteller | Athena |
| Ø aussen Kolben (A) | 47.92 mm |
| Kompressionshöhe (C) | 29.3 mm |
| Wölbung (D) | 2.1 mm |
| Gesamthöhe Kolben (E) | 52 mm |
| Anzahl Kolbenringe (F) | 1 Stk. |
| Kolbenringform | L-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Ø Kolbenbolzen (B) | 12 mm |
| Höhe Kolbenring | 2 mm |
| Toleranzgruppe | A |
| Kolbengewicht | 114 g |
| Sachs | 503 - AB, AC, ADV |
Zubehör & verwandte Produkte
GPO Kolbenbolzen-Auszieher Ø 10, 12, 14 mm
Material: Stahl · Oberfläche: brüniert · Gesamtlänge: 130 mm · Hersteller: GPO · Anzahl Bestandteile: 7 Stk. · Anwendungsbereich: (De-) Montagewerkzeug · Durchmesser: 10 mm · Durchmesser: 12 mm · Durchmesser: 14 mm · Schlüsselweite SW: 10 mm · Schlüsselweite SW: 17 mm
EUR 23.50

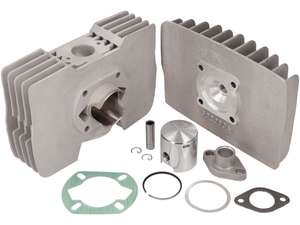

Athena 48 mm Zylinderkit | Sachs 503 AB, AC, ADV
