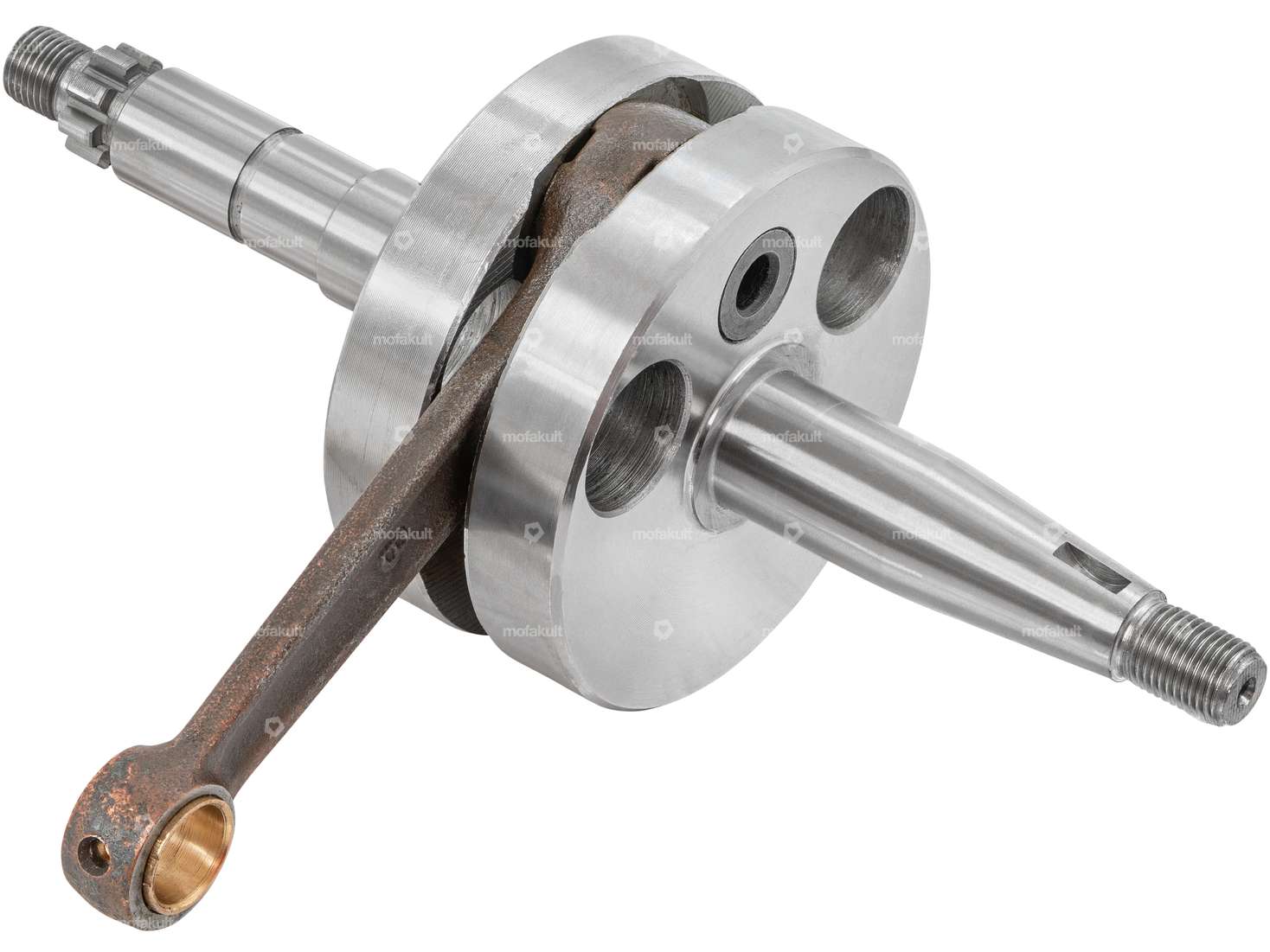

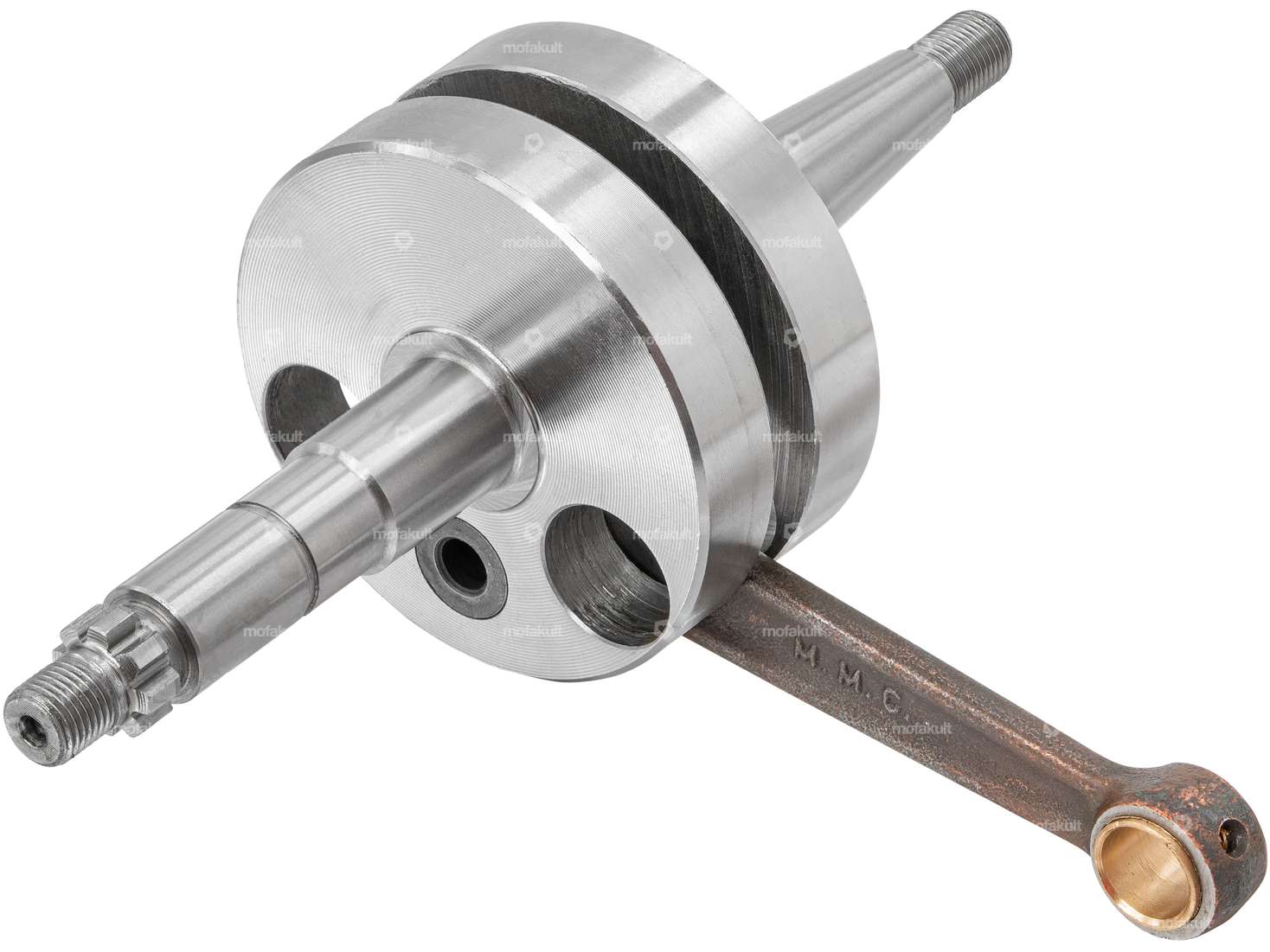

Kurbelwelle aus dem Hause Mazzucchelli zu Puch MV / VS / MS / DS, Monza, Grand Prix und X50 Kleinmotorrädern mit 3- und 4-Gang Motor.
Die Welle verfügt über eine Buchse aus Lagerbronze anstelle eines Nadellagers für den Kolbenbolzen.
Abmessungen der Kurbelwelle:
- Gesamtlänge kupplungsseitiger Kurbelzapfen: 75 mm
- Gesamtlänge zündungsseitiger Kurbelzapfen: 68 mm
- Länge 1. Absatz (kupplungsseitig): 23 mm
- Länge 2. Absatz (kupplungsseitig) 12 mm
- Länge 3. Absatz (kupplungsseitig) 18.5 mm
- Ø 1. Absatz (kupplungsseitig): 17 mm
- Ø 2. Absatz (kupplungsseitig): 15 mm
- Gewinde (kupplungsseitig): MF10x1 mm
- Länge Absatz (zündungsseitig): 25 mm
- Ø Absatz (zündungsseitig): 17 mm
- Gewinde (zündungsseitig): MF10x1 mm
- Ø Kurbelwangen: 69.6 mm
- Breite Kurbelwangen: 34.1 mm
- Ø Pleuelauge oben: 14 mm
- Ø Pleuelbolzen unten: 14 mm
- Pleuellänge (Mitte-Mitte): 90 mm
- Hub: 43 mm
- Gewicht (inkl. Pleuel): 927 Gramm
- Dimension Kolbenbolzenbuchse: Ø 12 / 14 x 14.2 mm (axe 12)
Hinweis: Nicht passend zu den Schweizer X30-Modellen mit Z50-Motor.
Qualitätsprodukt des italienischen Herstellers Mazzucchelli.
| Hersteller | Mazzucchelli |
| Material | Stahl |
| Wangenart | standard |
| Kurbelwellenhub | 43 mm |
| Anwendungsbereich | Standard |
| Pleuellänge Mitte-Mitte | 90 mm |
| Gewindeart | MF10x1 (Feingewinde) |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 75 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 68 mm |
| Ø Kurbelwangen | 69.6 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Ø Pleuelauge | 14 mm |
| Ø Lagersitz (kupplungsseitig) | 17 mm |
| Ø Lagersitz (zündungsseitig) | 17 mm |
| Gewindelänge | 8 mm, 12 mm |
| Breite Kurbelwangen | 34.1 mm |
| Länge 1. Absatz | 23 mm |
| Länge 2. Absatz | 12 mm |
| Länge 3. Absatz | 18.5 mm |
| Ø 1. Absatz (kupplungsseitig) | 17 mm |
| Ø 2. Absatz (kupplungsseitig) | 15 mm |
| Länge Absatz (zündungsseitig) | 25 mm |
| Gewicht | 927 g |
| Anzahl Gänge | 2 Stk., 3 Stk., 4 Stk. |
| Puch | 2-Gang MS, MV, MV50 |
