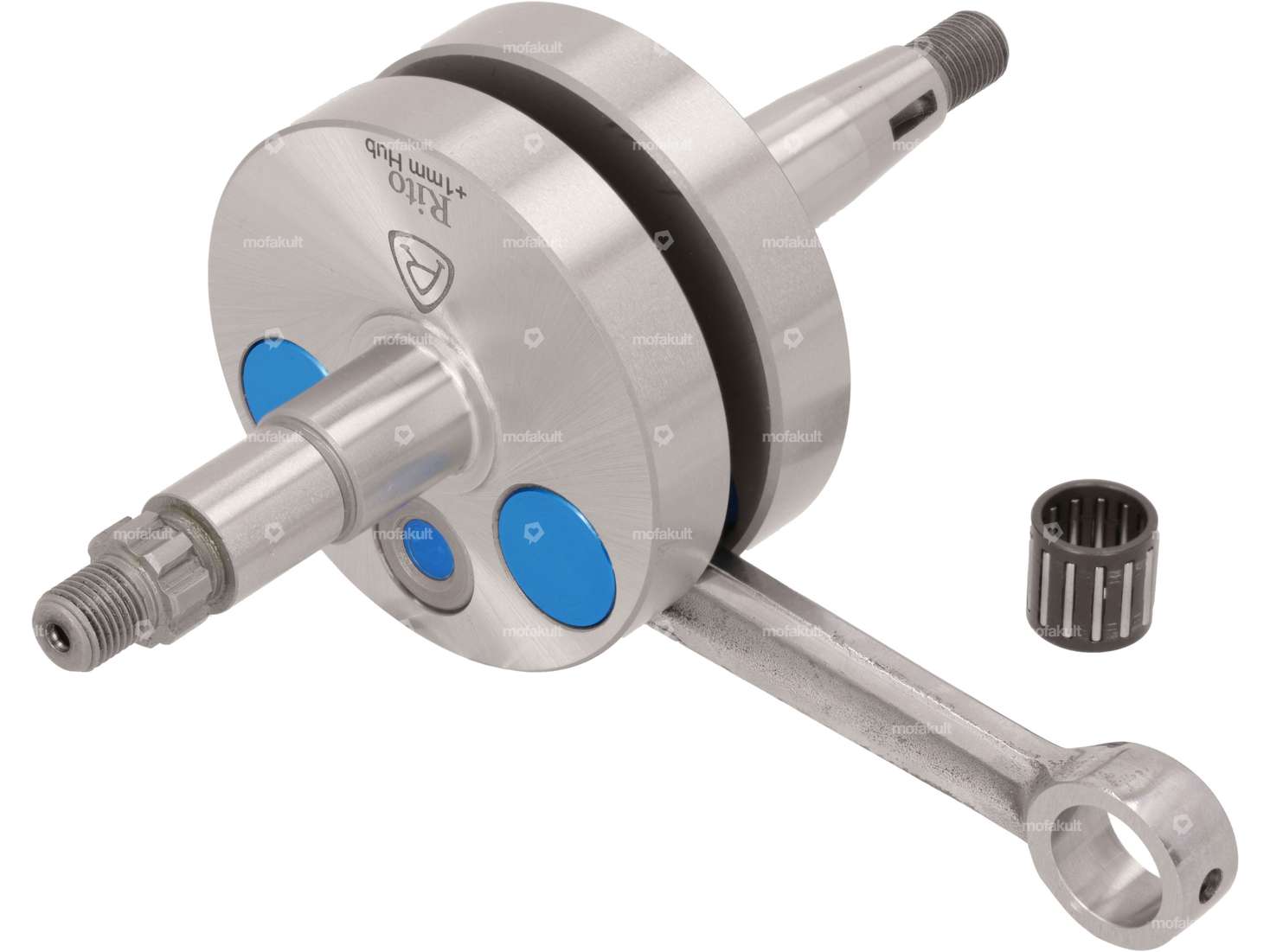

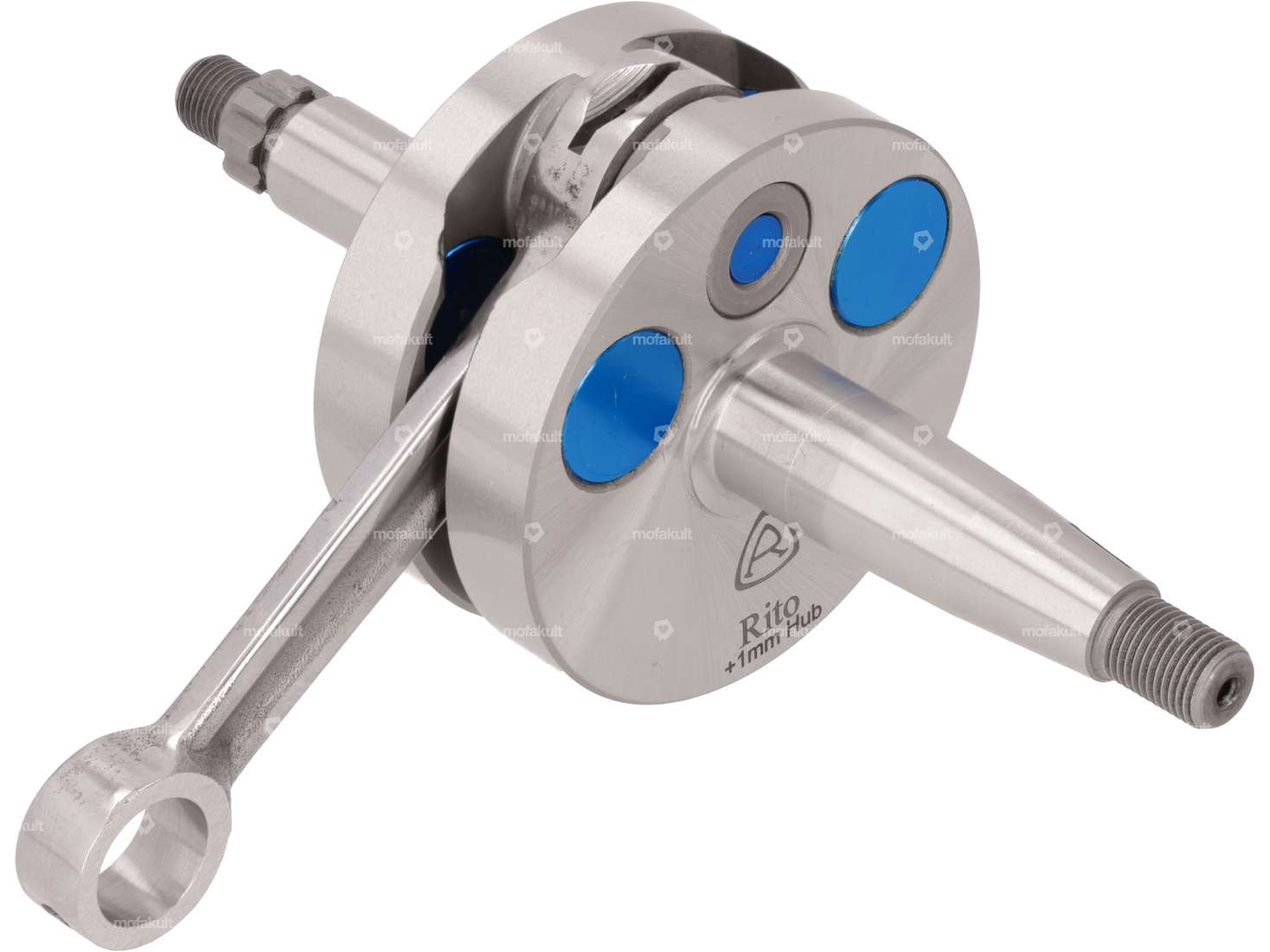

Optimierte und erleichterte Vollwangen-Rennkurbelwelle passend zu handgeschalteten Puch X30 NS und NL, Velux, MV50, MKII, Maxi HP2 und Custom Mofas / Mopeds mit Z50 Motoren.
Diese Spezialkurbelwelle hat 1 mm mehr Hub und verleiht deinem Motor mehr Drehmoment sowie Verdichtung, um die letzten Leistungsreserven aus dem Zylinder herauszukitzeln. Die passgenaue, 913 Gramm schwere Vollwangen-Kurbelwelle hat sich bei unserer neusten Testreihe bewährt und kompromisslose Power abgeliefert.
Nebst den Wuchtungsbohrungen in den Wangen auch der untere Pleuelbolzen für maximale Vorverdichtung mit einem Aluminiumeinsatz verschlossen. Das massive Pleuel mit dem stabilen Ø 16 mm Pleuelbolzen wurde ebenfalls mit einem Aluminiumeinsatz verschlossen. Zudem sorgt die polierte Pleuelstange für ein optimales Strömungsverhalten des Luft-Benzingemischs und die zusätzlichen Schmierschlitze gewährleisten einen sauberen Lauf auch bei hohen Drehzahlen. Die auf der Innenseite erleichterten Wangen sorgen für eine noch bessere Wuchtung und somit ruhigen Lauf.
Bei der Verwendung dieser Kurbelwelle sind folgende Dinge zu beachten:
- Die Verwendung einer 1.0 mm dicken Hubplatte ist, um den zusätzlichen Hub auszugleichen, unerlässlich. Dazu findest du passende Platten bei den Zubehörartikeln. Zusätzlich empfehlen wir, zwischen Dichtung und Gehäuse / Zylinder Dichtmasse zu verwenden. Eine geeignete Dichtmasse findest du ebenfalls bei den Zubehörartikeln.
- Beim Einbau das Quetschkantenmass beachten (Abstand Kolben – Zylinderkopf bei OT). Dieses sollte nicht weniger als 1 mm betragen.
- Aufgrund des längeren Hubes steigt der Druck im Kurbelgehäuse. Deshalb sollte der zündungsseitige Simmerring entweder mit 2K-Kleber eingeklebt, oder mit einem Halteblech gesichert werden.
- Einfahren der Kurbelwelle: Den Motor für 30 min unter geringer Last mit etwas fetterem Gemisch laufen lassen.
- Bei der Verwendung von 45 mm Zylinderkits kann es je nach Modell (mit Boostports) dazu kommen, dass auf UT das vorverdichtete Gemisch durch die Löcher im Kolben in den Einlasskanal gelangt.
- Verwendung bei Z50 Motoren am Puch X30 NS/NL (Fahrtwindgekühlt): Keilnut auf 12 Uhr
- Verwendung bei Z50 Motoren am Puch Velux (Gebläsegekühlt): Keilnut auf 14 Uhr
- Das Gehäuse muss im Bereich des Zylinderhalses geringfügig abgetragen werden, damit die Pleuelstange nicht anstehen kann.
Das Nadellager ist im Lieferumfang enthalten.
Hinweis: Der Passsitz für die Kupplungsnabe ist sehr präzise. Eventuell benötigt es etwas Druck, um die Nabe einzubringen. Die Kupplungsnabe mit der Artikelnummer 32380 ist inkompatibel mit dieser Kurbelwelle.
Die passenden Lager und Simmerringe findest du bei den Zubehörartikeln.
Alternative zur Puch-Ersatzteilnummer: 350.7.10.015.0, 349.1.10.215.0
Qualitätsprodukt des portugiesischen Herstellers Rito.
| Hersteller | Rito |
| Wangenart | Vollwangen |
| Material | Stahl, Aluminium |
| Kurbelwellenhub | 44 mm |
| Pleuellänge Mitte-Mitte | 90 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 58 mm |
| Gewindeart | MF10x1 (Feingewinde) |
| Gesamtlänge Kurbelzapfen zündseitig | 67.5 mm |
| Ø Kurbelwangen | 69.8 mm |
| Ø Pleuelauge | 15 mm |
| Gewicht | 913 g |
| Ø Kolbenbolzen (B) | 12 mm |
| Ø Lagersitz (kupplungsseitig) | 17 mm |
| Ø Lagersitz (zündungsseitig) | 17 mm |
| Gewindelänge | 8.5 mm, 12 mm |
| Dimension Nadellager | 12 / 15 x 14.7 mm (axe 12) |
| Breite Kurbelwangen | 34.3 mm |
| Länge 1. Absatz | 19 mm |
| Länge 2. Absatz | 18.5 mm |
| Ø 1. Absatz (kupplungsseitig) | 17 mm |
| Anwendungsbereich | High End |
| Ø 2. Absatz (kupplungsseitig) | 15 mm |
| Länge Absatz (zündungsseitig) | 18 mm |
| Anzahl Gänge | 2 Stk. |
| Alternative Ausf. der Puch OEM-Nr. | 350.7.10.015.0, 349.1.10.215.0 |
| Puch | Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 |
Zubehör & Verwandtes
swiing® ingenious Abzieher L17 / BO15 / E15 Schulterlager
Durchmesser: 24 mm · Durchmesser: 40.3 mm · Schlüsselweite Abzug: 8 mm · Schlüsselweite Abzug: 19 mm · Spannweite: 24 mm · Hersteller: swiing® ingenious parts · Spanntiefe: 10 mm · Abziehschale: BO15 · Abziehschale: E15 · Abziehschale: L17 · Oberfläche: verzinkt (blau) · Anwendungsbereich: (De-) Montagewerkzeug · Anzahl Bestandteile: 1 Stk. · Gesamtlänge: 120 mm · Gewindeart: M6x1 (Standardgewinde) · Gewindeart: M8x1.25 (Standardgewinde)
EUR 52.10
swiing® revival Distanzscheiben-Set Kurbelwelle L17 | Puch Z50
Hersteller: swiing® revival parts · Material: Stahl · Oberfläche: blank / geölt · Dicke: 0.1 mm · Dicke: 0.15 mm · Dicke: 0.2 mm · Dicke: 0.25 mm · Dicke: 0.3 mm · Nenndurchmesser innen: 17 mm · Ø innen: 17.1 mm · Ø aussen: 23.8 mm
EUR 10.60
Normio Fächerscheibe M10 verzinkt
Hersteller: Normio · Material: Stahl · Oberfläche: verzinkt (blau) · Gewindegrösse: M10 · Gewindegrösse: M12 · Gewindegrösse: M4 · Gewindegrösse: M5 · Gewindegrösse: M6 · Gewindegrösse: M7 · Gewindegrösse: M8 · Ø innen: 4.5 mm · Ø innen: 5.5 mm · Ø innen: 6.35 mm · Ø innen: 7.4 mm · Ø innen: 10.8 mm · Ø innen: 12.8 mm
EUR 0.35

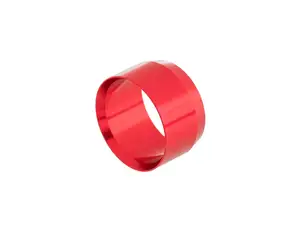

swiing® ingenious Montagehilfe Wellendichtring Kurbelwelle | Puch X30 Sport / Velux Z50
Ø innen: 15 mm · Ø aussen: 17 mm · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: eloxiert · Anwendungsbereich: Spezialwerkzeug · Gesamtlänge: 10 mm · Anzahl Bestandteile: 1 Stk.
EUR 15.30
Elring Dirko HT Dichtmasse rot (Silikon) Hochtemperatur 70 ml dauerelastisch bis 315°C
Hersteller: Elring · Farbe: rot · Inhalt: 70 ml · Anwendungsbereich: Chemie · Gefahrenhinweis: Verursacht schwere Augenreizung · Signalwort: Achtung · Gefahrenpiktogramm: GHS07 - Vorsicht gefährlich · Spaltmass (max.): 2 mm · Temperaturbeständigkeit (min.): -60 - 300 °C
EUR 27.20
EUR 388.57/l

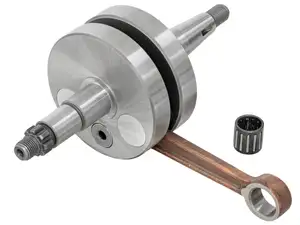

Jasil Kurbelwelle (+2 mm Hub) | Puch X30 NS / NL & Velux (Z50)
