Montageanleitung
Set
Hot

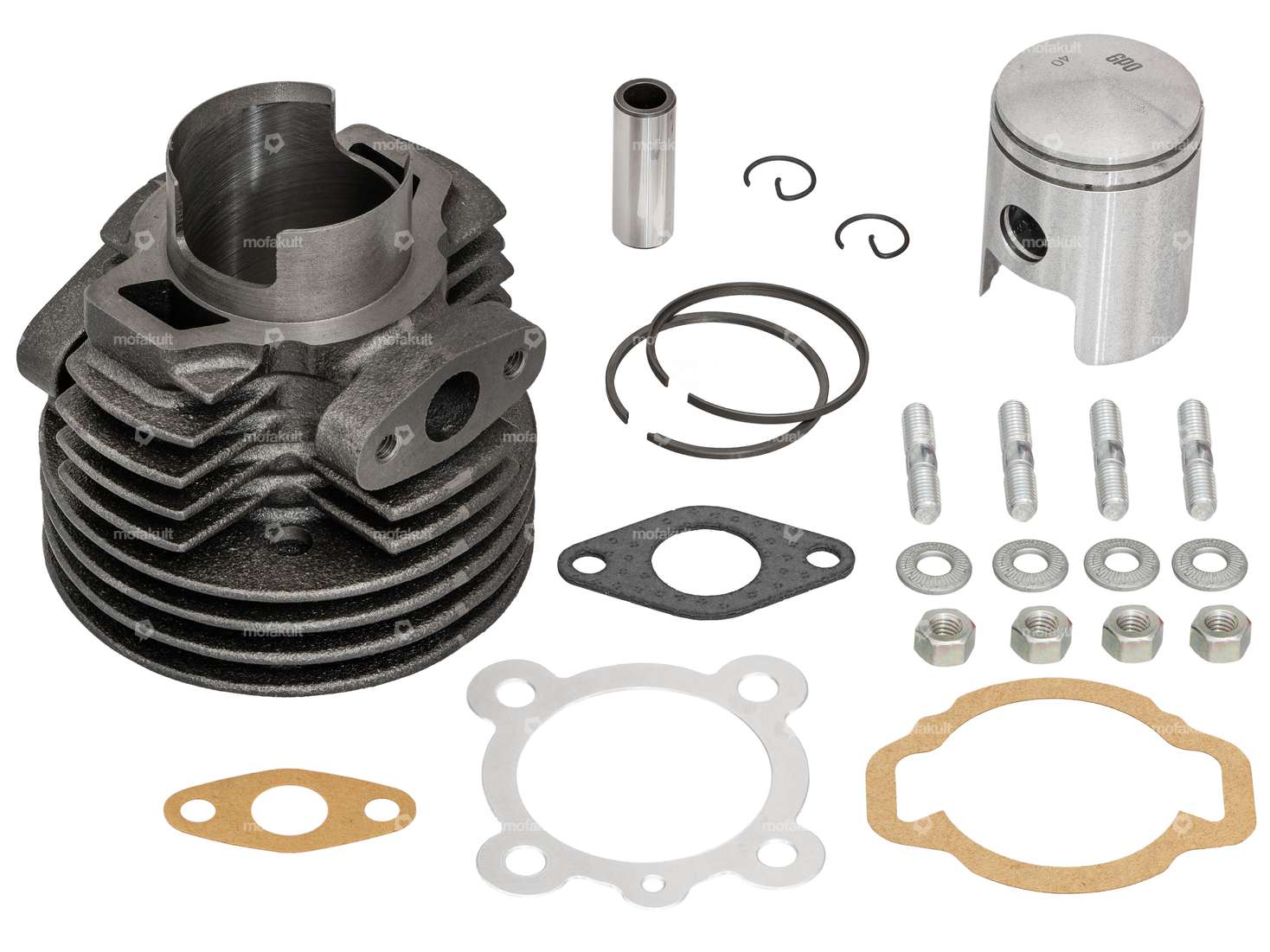

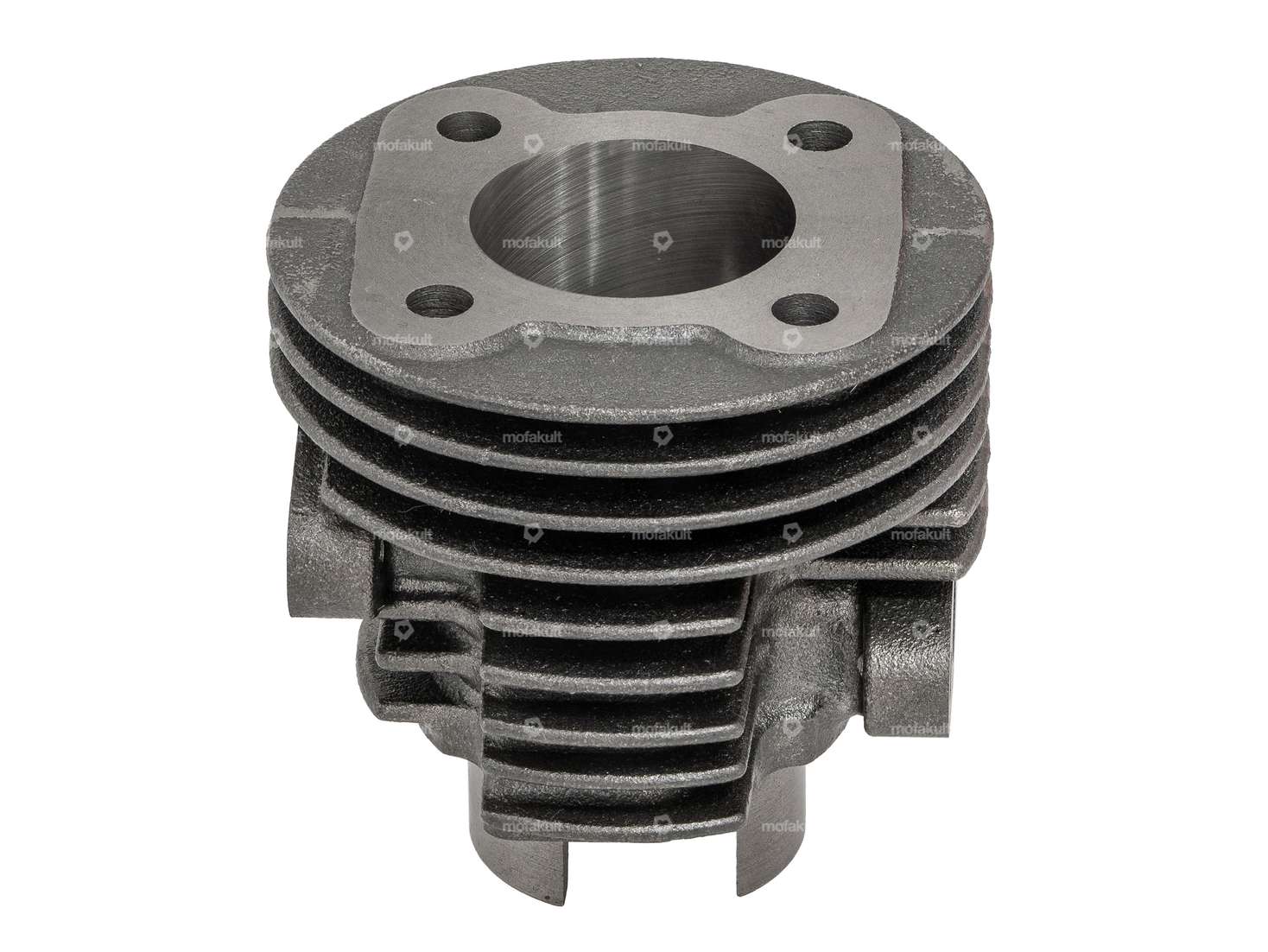

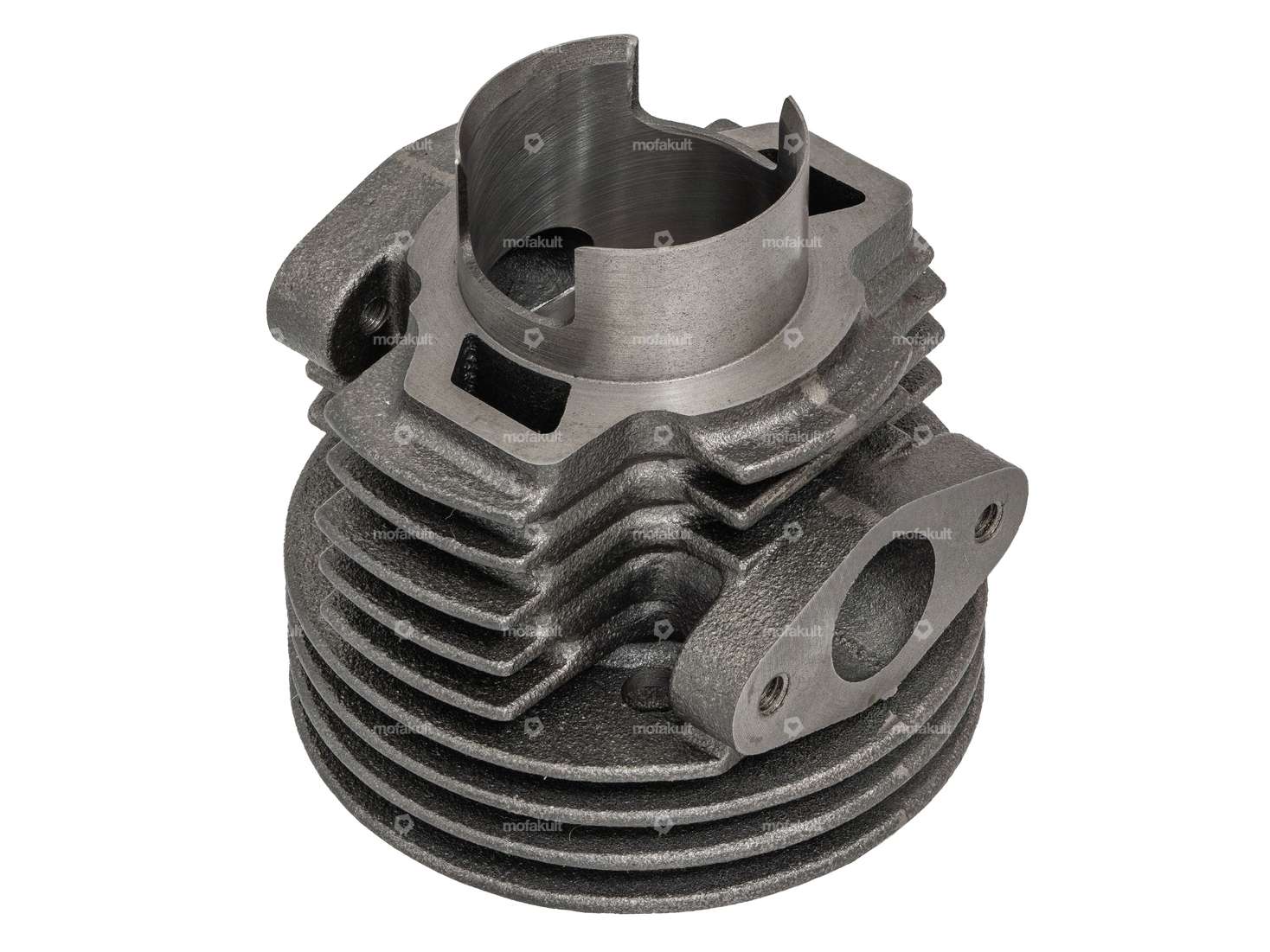

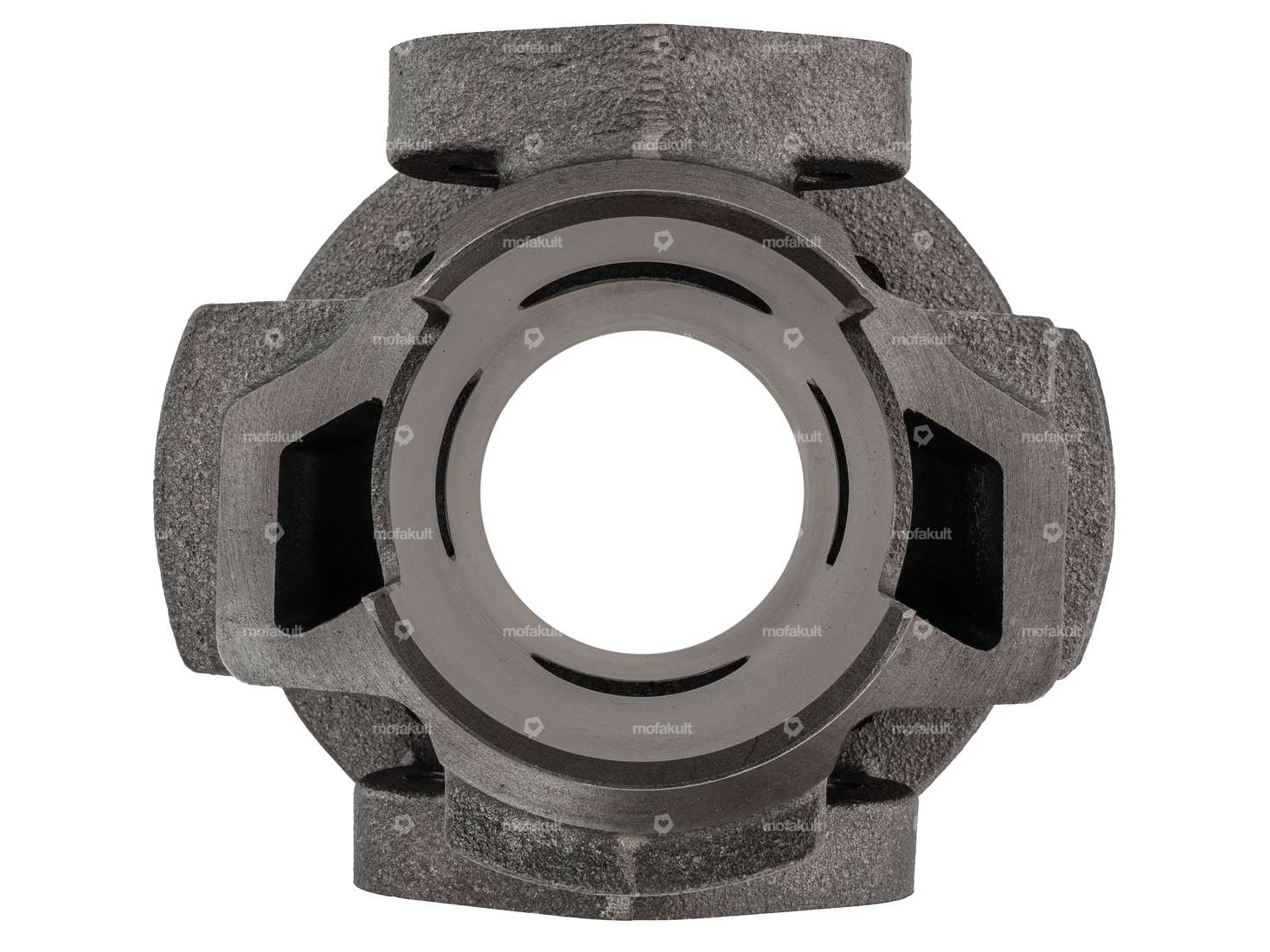

Gebläsegekühlter 40 mm Zylinderkit mit 12 mm Kolbenbolzen zu deinem Puch X30 Velux und Puch X30 NG-2AH Mofa / Moped.
Der Zylinder passt mit seinem Zylinderhals-Durchmesser von 43 mm zudem auf Kleinmotorräder wie MS, VS, DS, VZ, und M50.
Der Rennzylinder-Kit ohne Plombierung beinhaltet Zylinder, Kolbenkit, Dichtsatz und Stehbolzen.
Hinweis: Bei den Puch Velux Motoren muss der kleine Schlitz bei der Dichtfläche zum Zylinder aufgegossen werden, damit der Zylinderkit dicht ist.
Hierzu empfehlen wir das Wekem 2K Flüssigmetall zu verwenden.
Entsprechendes Reparaturmetall sowie weitere Anbauteile wie Zylinderkopf, Auspuffanlage etc. findest du bei den Zubehörartikeln.
Hergestellt von der Qualitätsmarke swiing - swiss ingenious.
Kompressionshöhe (C): 22.5 mm · Nenndurchmesser: 40 mm · Wölbung (D): 3.4 mm · Kolbenringstoss: Innensicherung (IS) · Kolbenringform: L-Ring, Rechteck-Ring · Höhe Kolbenring: 2 mm, 1.5 mm · Ø Kolbenbolzen (B): 12 mm · Anzahl Kolbenringe (F): 2 Stk. · Gesamthöhe Kolben (E): 52.5 mm · Ø aussen Kolben (A): 39.94 mm · Hersteller: GPO · Kolbengewicht: 89 g
Gewindeart: M6x1 (Standardgewinde) · Festigkeitsklasse: 10.9, 8 · Schlüsselweite SW: 10 mm · Gewindelänge: 12 mm · Antrieb: Aussensechskant · Gesamtlänge: 30 mm · Durchmesser: 6 mm · Hersteller: swiing® revival parts · Material: Stahl · Oberfläche: verzinkt (blau)
Anzahl Bestandteile: 4 Stk. · Dekompressor: Ja · Lochabstand Auslass: 42 mm · Lochabstand Einlass: 38 mm · Lochbild [mm]: 44 x 44 mm · Anwendungsbereich: Tuning · Ø Auslass innen: 22 mm · Ø Zylinder: 40 mm, 41 mm · Hersteller: GPO
| Hersteller | swiing |
| Material | Grauguss |
| Hubraum | 55 ccm |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 43 mm |
| Nenndurchmesser | 40 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Ø Kolbenbolzen (B) | 12 mm |
| Anwendungsbereich | Tuning |
| Auslassart | gerade |
| Lochabstand Auslass | 42 mm |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Lochbild [mm] | 44 x 44 |
| Getarnt | Nein |
| Lochabstand Einlass | 32 mm |
| Puch | ZA50 (Gebläsegekühlt) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
