Montageanleitung
39 mm Rennzylinder inkl. Zylinderkopf passend zu deinem Zündapp Belmondo Mofa / Moped mit Fahrgestell 71 und Motor-Typ 247 sowie Zündapp Mofa M25 und M50 Bergsteiger Moped mit Fahrgestell 434 und Motor-Typ 247.
Nebst diesen Modellen passt der Rennsatz auch zu ALPA Spezial 3000 oder ALPA Black River Kleinmotorrädern, in denen ein Zündapp Typ 247 Motor verbaut ist.
Der hochwertige Zylindersatz inkl. Zylinderdeckel der Qualitätsmarke swiing® ingenious, gepaart mit dem legendären Vertex-Kolben in Erstausrüster-Qualität, bringt bei entsprechender Einstellung satte 2.8 PS aufs Hinterrad.
Die Nikasilbeschichtung sorgt für optimale Schmierung und Langlebigkeit, die geteilten Überströmkanäle für optimierten Gemischstrom.

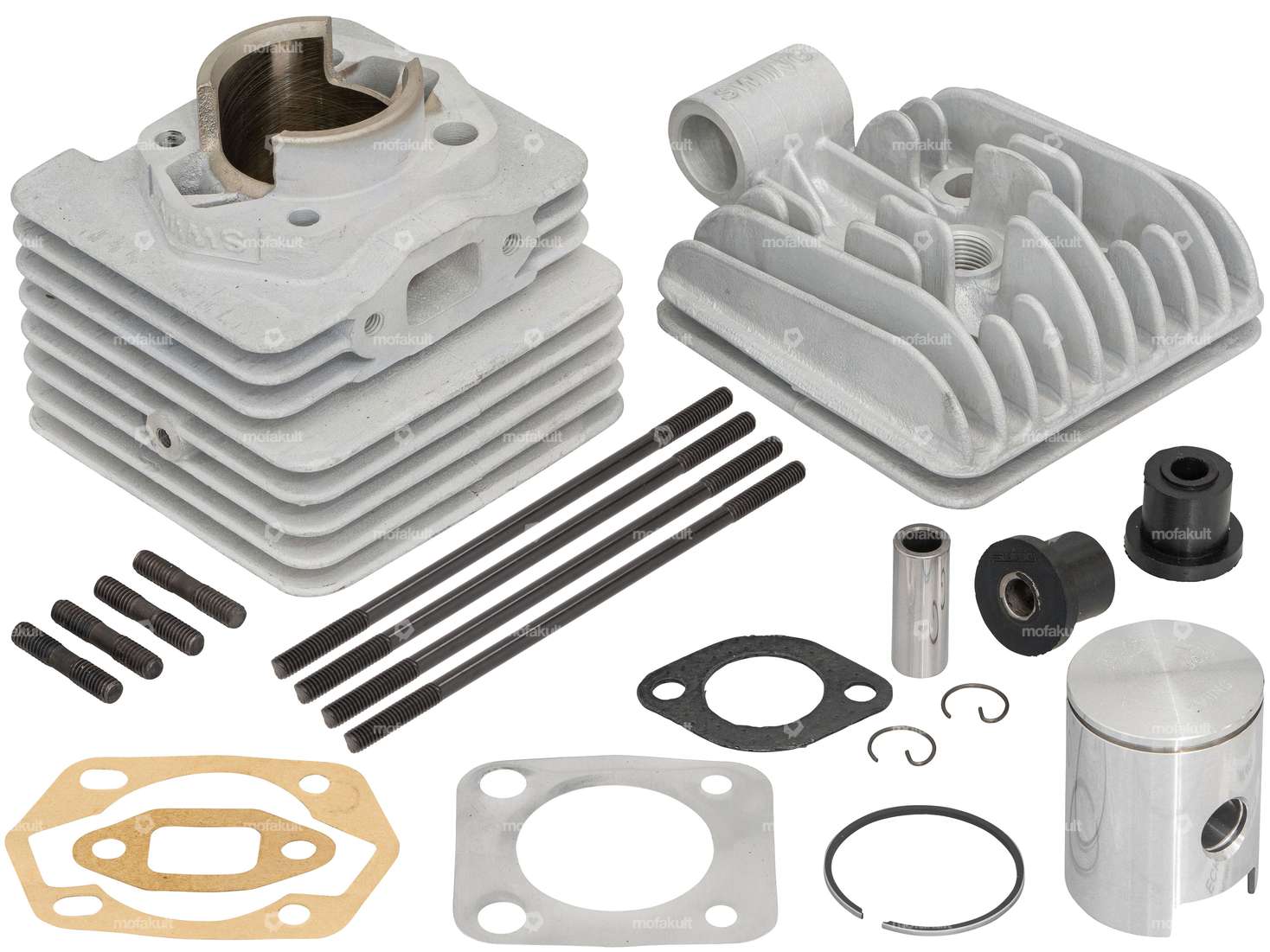

Im Lieferumfang sind nebst Zylinder, Zylinderkopf und Kolben auch alle Dichtungen, Stehbolzen und Silentblöcke enthalten. Sämtliche Hinweise zum Einbau / Einfahren des Zylinders werden im Video erläutert.
Bitte wähle im Auswahlfeld den gewünschten Zylinderkopf mit oder ohne Dekompressionsbohrung.
Hinweise:
Bei Zündapp-Motoren mit einem 85 mm Kurzpleuel muss vor der Verwendung des Zylinders erst auf ein Langpleuel mit einer Länge von 91 mm (Mitte - Mitte) umgerüstet werden.
Bitte beim Zusammenbau die Einbaurichtung beachten.
Der Kolben wird mit dem Pfeil Richtung Auslass auf der Auspuffseite eingesetzt.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Alternative zur originalen Zündapp-Ersatzteilnummer: 247-02.709, 247-02.708, 247-02.112, 247-02.106
Lochabstand Auslass: 40 mm · Ø Auslass innen: 18.6 mm · Lochbild [mm]: 44 x 44 · Kurbelwellenhub: 42 mm · Ø Kolbenbolzen (B): 12 mm · Hubraum: 50 ccm · Lochabstand Einlass: 40 mm · Auslassart: schräg · Gewinde Auslass: M6x1 (Standardgewinde) · Ø Zylinderhals: 48 mm · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Tuning · Einlassfenster: 20.7 x 13 mm · Dekompressor: Nein · Getarnt: Nein · Gewinde Einlass: M6x1 (Standardgewinde) · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: sandgestrahlt · Nenndurchmesser: 39 mm
Ø Bund: 25.5 mm · Ø innen: 8.2 mm · Gesamtlänge: 21 mm · Ø aussen: 19 mm · Material: Gummi, Stahl · Hersteller: swiing® revival parts
Gewindeart: M6x1 (Standardgewinde) · Gewindelänge: 25.3 mm · Gesamtlänge: 145 mm · Material: Stahl · Oberfläche: geschwärzt · Durchmesser: 5.2 mm · Nenndurchmesser (Gewinde): 6 mm
| Nenndurchmesser | 39 mm |
| Hersteller | swiing® ingenious parts, Vertex |
| Material | Aluminium |
| Oberfläche | sandgestrahlt |
| Hubraum | 50 ccm |
| Anwendungsbereich | Tuning |
| Kurbelwellenhub | 42 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Ø Kolbenbolzen (B) | 12 mm |
| Auslassart | schräg |
| Anzahl Befestigungspunkte | 4 Stk. |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Dekompressor | Nein |
| Getarnt | Nein |
| Alternative Ausf. der Zündapp OEM-Nr. | 247-02.709, 247-02.708, 247-02.112, 247-02.106 |
| Zündapp | Mofa 25 (M 25) / Moped M 50 Bergsteiger (Typ 247-434) |
