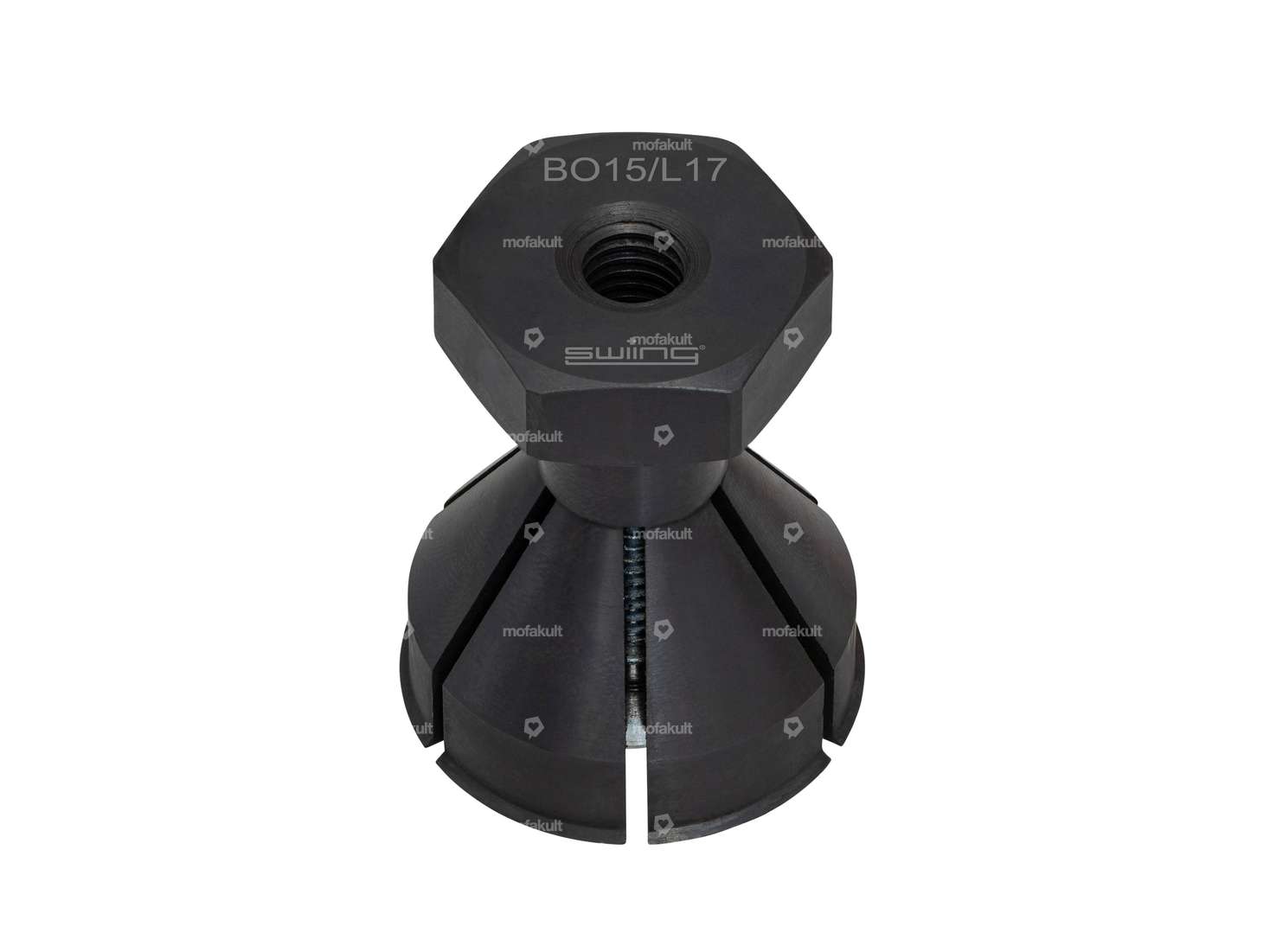

Lagerabzieher, um den Aussenring von L17 und BO15 Schulterkugellager aus dem Motorengehäuse auszuziehen. Diese Schulterlager wurden bei Mofas, Mopeds, Mokicks und Kleinkrafträdern der Marken Sachs 503, Hercules und Puch Velux X30 (Z50) verwendet.

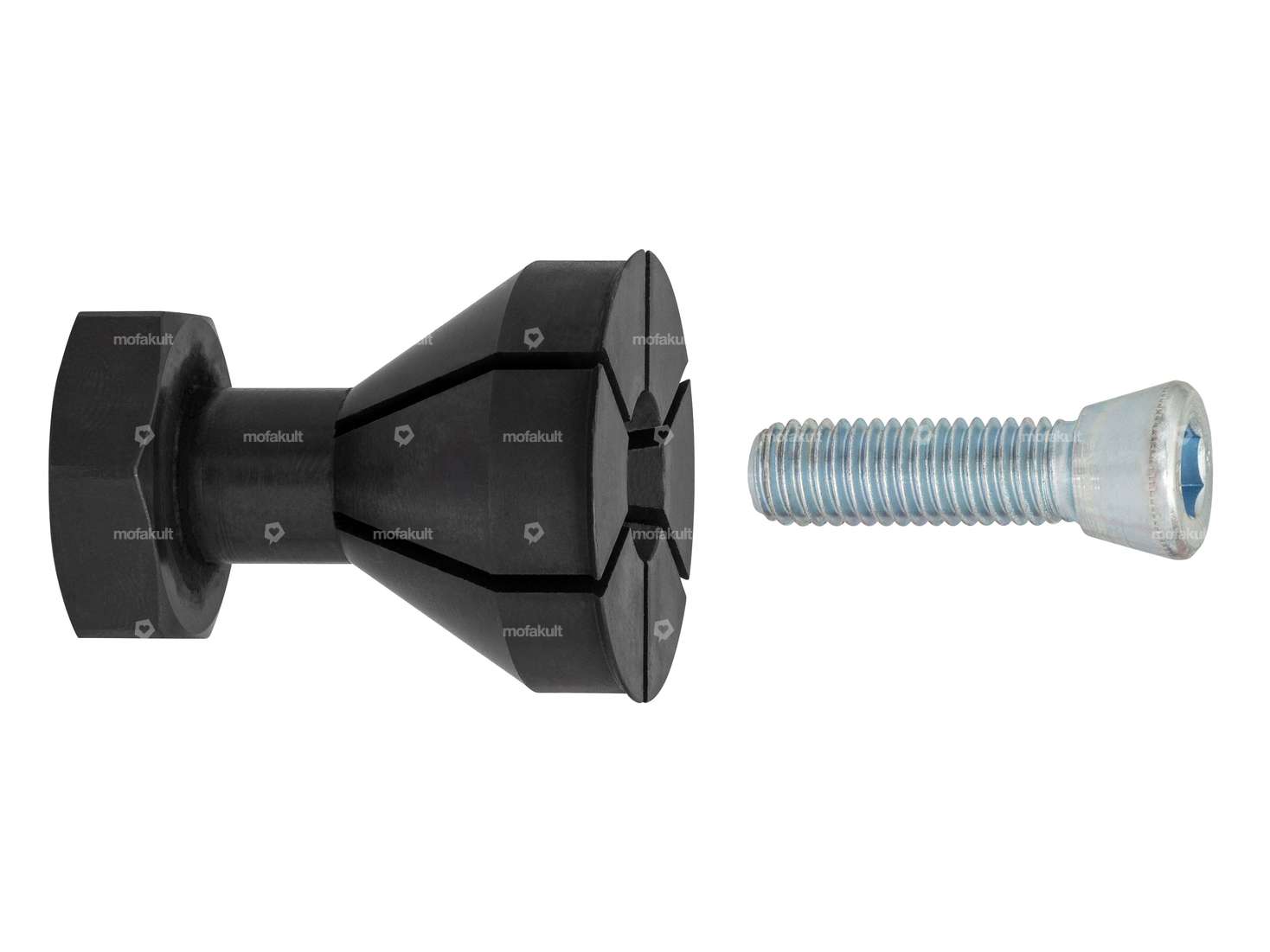

Mit der Spezialschraube wird der durch Gasnitrieren gehärteten Stahl-Abzieher gespreizt und der Aussenring dadurch geklemmt.

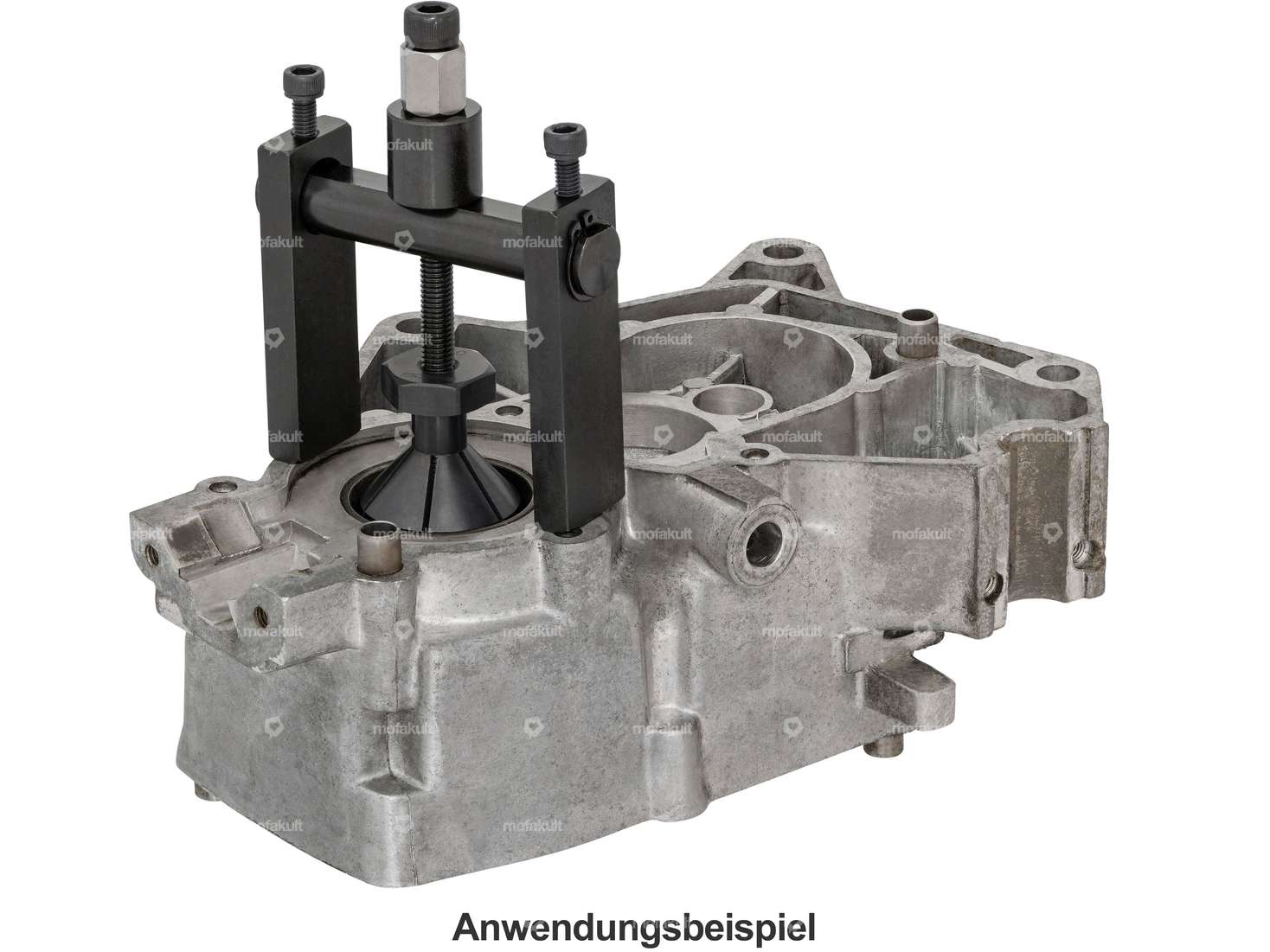

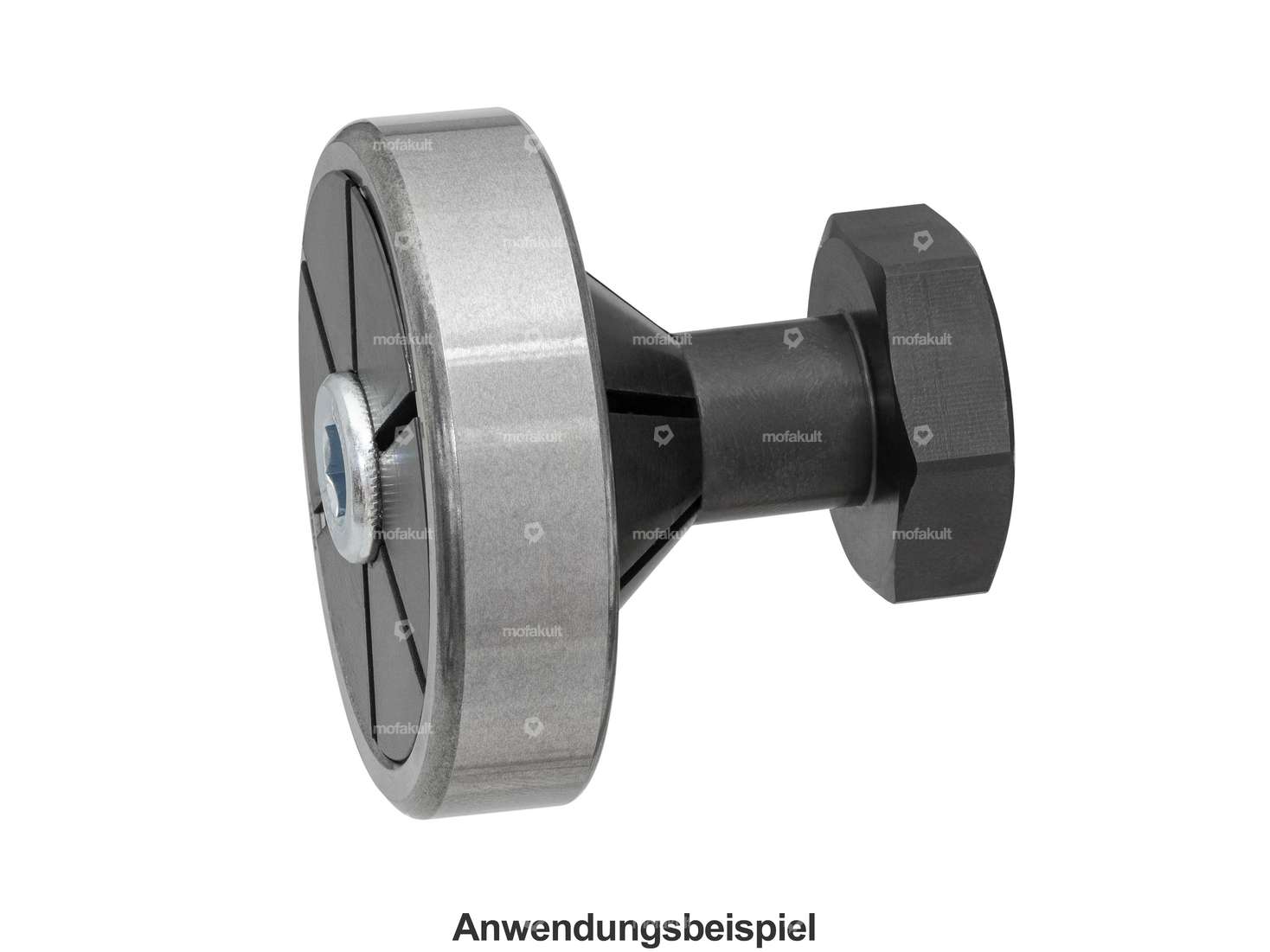

Nun kann mittels eines Innenlagerabziehers der fixierte Aussenring aus dem Gehäuse gezogen werden (siehe Abbildung 3 und 4).
Ø aussen: 33 mm
Lagertyp: L17 & BO15
Ø Lagerschale aussen: 40 mm
Gewinde: M8
Den passenden Innenlagerabzieher sowie den Lagerabzieher für Schulterkugellager findest du bei den Zubehörartikeln.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
| Hersteller | swiing® ingenious parts |
| Anwendungsbereich | Spezialwerkzeug |
| Material | Stahl |
| Ø aussen | 33 mm |
Passend für folgende Modelle
| Universal | |
| Puch | ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
| Sachs | 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 503 - AAL, ABL, 2AL / 2BL, AB |
Zubehör & verwandte Produkte
swiing® ingenious Abzieher L17 / BO15 / E15 Schulterlager
Schlüsselweite (Abzug): 8 mm · Schlüsselweite (Abzug): 19 mm · Anzahl Bestandteile: 1 Stk. · Spannweite: 24 mm · Hersteller: swiing® ingenious parts · Spanntiefe: 10 mm · Abziehschale: BO15 · Abziehschale: E15 · Abziehschale: L17 · Oberfläche: verzinkt (blau) · Anwendungsbereich: (De-) Montagewerkzeug · Durchmesser: 24 mm · Durchmesser: 40.3 mm · Gewindeart: M6x1 (Standardgewinde) · Gewindeart: M8x1.25 (Standardgewinde) · Gesamtlänge: 120 mm
EUR 52.00
NSK L17 Schulterkugellager
Breite: 10 mm · Lagerkäfig: Messingkäfig kugelgeführt · Breite Innenring: 10 mm · Hersteller: NSK · Lagerluft: CN (Standard) · Material: Messing · Material: Stahl · Anwendungsbereich: Standard · Oberfläche: blank / geölt · Lagernummer: L17 · Lagerart: Schulterlager · Ø innen: 17 mm · Ø aussen: 40 mm · Kugellager geschlossen: Nein
EUR 23.10
GPO Lagerabzieher-Set innen
Anzahl Bestandteile: 11 Stk. · Schlüsselweite Schraube: 14 mm · Spannweite: 8 mm · Spannweite: 25 mm · Hersteller: GPO · Spanntiefe: 10 mm · Spanntiefe: 20 mm · Material: Stahl · Oberfläche: brüniert · Anwendungsbereich: (De-) Montagewerkzeug · Gesamtlänge: 140 mm
EUR 201.10
NSK BO15 Schulterkugellager 15/40/10 (A4502)
Ø innen: 15 mm · Lagerkäfig: Messingkäfig kugelgeführt · Ø aussen: 40 mm · Breite Innenring: 10 mm · Hersteller: NSK · Material: Messing · Material: Stahl · Oberfläche: blank · Lagernummer: BO15 · Anwendungsbereich: Standard · Breite: 10 mm · Lagerart: Schulterlager · Kugellager geschlossen: Nein · Pony OEM-Nr.: A4502 · Sachs OEM-Nr.: 0932 007 001
EUR 29.50
swiing® revival Kugellager Abzieher L17 / BO15 / E15 / E20 / 6203 / 6202 (Profi Werkzeug)
Hersteller: swiing® revival parts · Abziehschale: BO15 · Abziehschale: E15 · Abziehschale: E20 · Abziehschale: L17 · Abziehschale: 6202 · Abziehschale: 6203 · Material: Stahl · Oberfläche: gasnitriert · Anzahl Bestandteile: 11 Stk. · Anwendungsbereich: Spezialwerkzeug
EUR 42.50
EUR 47.20

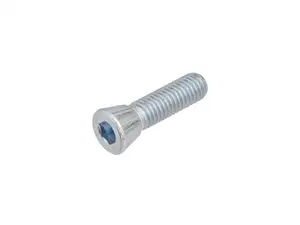

swiing® ingenious Spreizschraube M8x25 Konuskopf Innensechskant verzinkt 12.9
