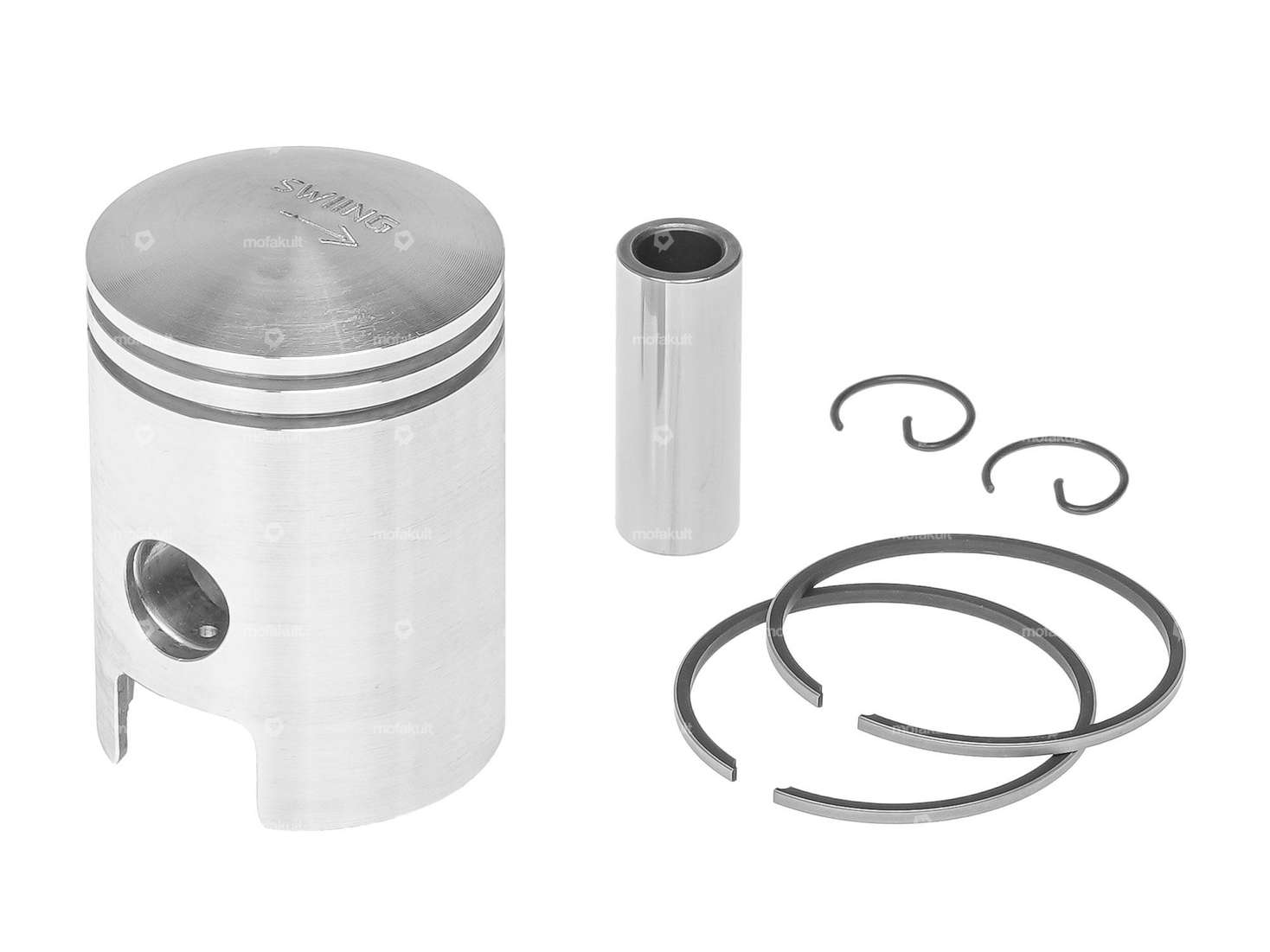

38.0 mm Kolbenkit mit zwei Stück 1.5 mm Rechteck-Kolbenringen mit Innensicherung (IS) zum swiing Aluminium Zylinder für Sachs 503 Mofas / Mopeds.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Hinweis: Bitte beim Zusammenbau die Einbaurichtung beachten. Der Kolben wird mit dem Pfeil Richtung Auslass auf der Auspuffseite eingesetzt.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Nostalgisches Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
| Hersteller | swiing® revival parts |
| Nenndurchmesser | 38 mm |
| Ø aussen Kolben (A) | 37.97 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Kompressionshöhe (C) | 28 mm |
| Wölbung (D) | 3.6 mm |
| Gesamthöhe Kolben (E) | 54.1 mm |
| Anzahl Kolbenringe (F) | 2 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Höhe Kolbenring | 1.5 mm |
| Gewicht Kolben-Kit | 73 g |
| Sachs | 503 - AAL , ABL , 2AL / 2BL |
